Установка АРЗ-01
 |
|
 |
 |
Назначение
Установка АРЗ-01 предназначена для мерной резки и двухсторонней зачистки проводов с пластмассовой монолитной изоляцией методом полного снятия изоляции.
Устройство и принцип работы

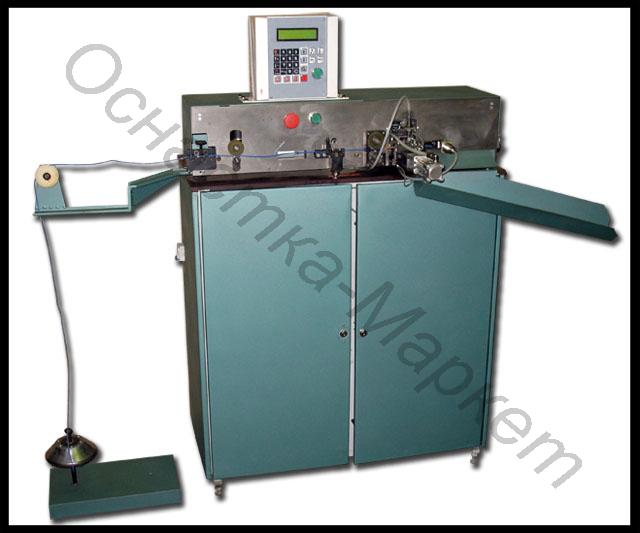

Установка состоит из стола, смоточного устройства, устройства рихтовки, мерного узла, узла резки и зачистки концов проводов, блока управления.

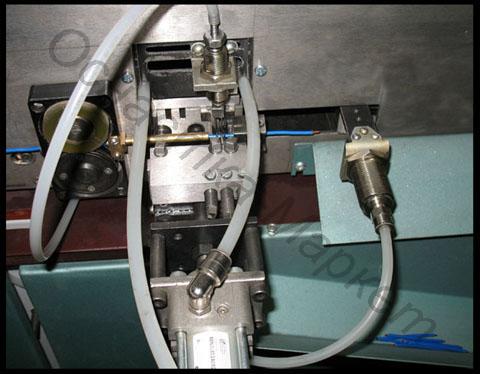

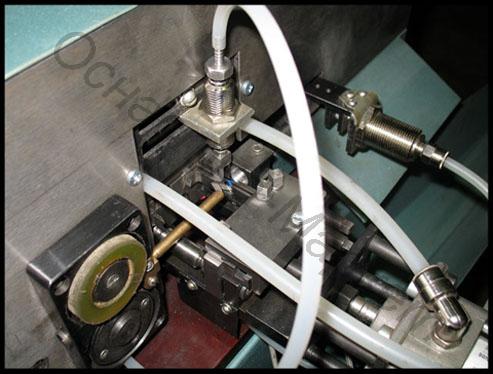

Установка работает следующим образом: провод с бухты, установленной в смоточном устройстве, подается в рихтовочное устройство, затем проходит мерный узел, где вращает специальный мерный диск. В узле протягивания, провод проходит между двумя вращающимися с помощью электродвигателя роликами, прижатыми друг к другу усилием пружины. По достижении требуемой длины электромагнит отжимает прижимной ролик и протяжка провода прекращается. После этого включаются пневмоцилиндры узла отрезки и зачистки провода. В узле отрезки и зачистки провод захватывается двумя манипуляторами. Двумя другими манипуляторами сводятся блоки ножей. Средними ножами провод отрезается. Две пары крайних ножей сходятся, надрезая изоляцию до жилы. Третья пара манипуляторов тянет провода в противоположные стороны, при этом снимается изоляция.
Отрезанный в размер провод падает в тару, а остаток провода, с зачищенным концом, поступает на следующий цикл.
Обеспечение согласованной работы составных узлов и механизмов установки проводится с помощью микропроцессорного блока управления, на котором происходит ввод технологических параметров: длина реза, количество элементов, время срабатывания манипуляторов ножей, прижимного ролика, зажимов и время сдува снятой изоляции.
В системе управления предусмотрена возможность работы установки в режиме наладки и автоматическом режиме.
Режим наладки предназначен для проверки работы составных узлов установки по отдельности.
В автоматическом режиме установка производит обработку провода согласно установленным параметрам.
Техническая характеристика и предельные параметры обрабатываемых проводов
| Площадь сечения обрабатываемых проводов, мм2 | 0,4...2,0 |
| Диаметр обрабатываемых проводов, мм | |
| по меди | 0,7...1,5 |
| по изоляции | 1,2...3,0 |
| Длина обрабатываемых проводов, мм | 50...5000 |
| Точность отмера длины провода, мм | 1±0,4% от длины провода |
| Длина зачистки проводов, мм | 3...30 |
| Производительность, шт./час (длина резки 100мм) | 1200 |
| Кратность настройки длины провода, мм | 1 |
| Кратность настройки длины зачистки, мм | 1 |
| Тип привода | электропневматический |
| Электропитание, В | 220 |
| Частота, Гц | 50 |
| Потребляемая мощность, кВт | 0,09 |
| Номинальное давление воздуха в пневмосистеме, мПа | 0,4...0,5 |
| Система управления | микропроцессорная |
| Максимальное количество вводимых программ | 99 |
| Ввод программ | с клавиатуры |
| Габаритные размеры, мм: длина х ширина х высота (со столом) | 1000 х 650 х 1300 |
| Масса установки со смоточным устройством, кг | 100 |
