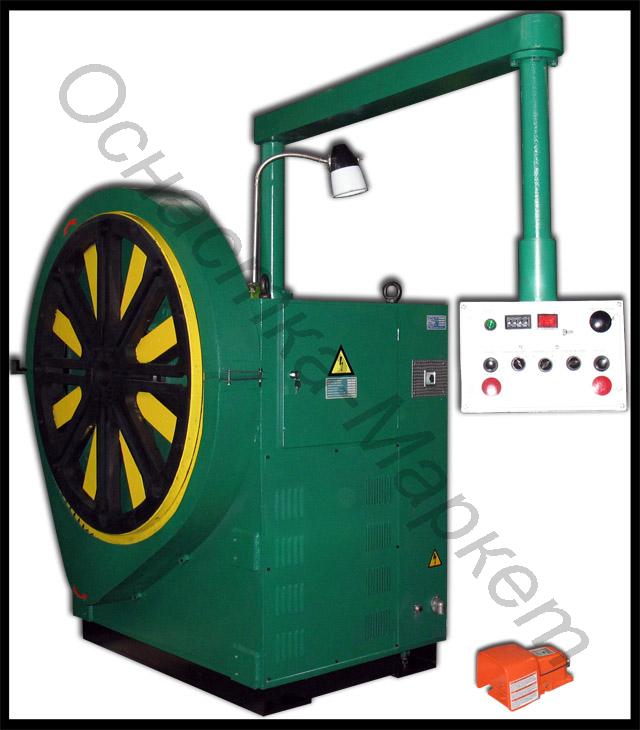

Станок НК5-4А
Назначение
Станок НК5-4А предназначен для намотки катушек из проводов круглого и
прямоугольного сечений без механической раскладки витков.
Техническая характеристика
| Максимальный крутящий момент, Н.м |
25000 |
| Частота вращения планшайбы, об/мин |
- 1,8; 3,6; 5,6; 8,0; 16,0; 25,0 |
| Диаметр зоны намотки, мм |
1800 |
| Диаметр планшайбы, мм |
1100 |
| Направление вращения планшайбы |
реверсивное |
| Привод станка |
электрический на переменном токе |
| Электродвигатель привода, напряжение, В |
380 |
| мощность, кВт |
7,5 |
| частота, Гц |
50 |
| Габаритные размеры станка, мм |
| длина |
2260 |
| ширина |
1360 |
| высота |
не более 1950 |
| Масса станка, кг |
2200 |
Предельные параметры обрабатываемого изделия
| Сечение наматываемого провода, мм2 |
до 400 |
| Максимальная диагональ наматываемой катушки, мм |
1800 |
Со станком рекомендуется применять устройства согласно таблице:
