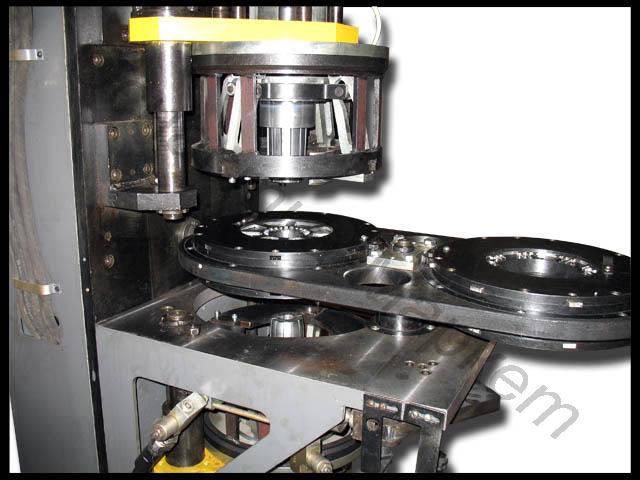

Станок ФЛС25-65
Назначение
Предназначен для формования лобовых частей обмотки статоров
с диаметром отверстия сердечника 25 - 65 мм.
Параметры обрабатываемого изделия
| Диаметр отверстия статора, мм |
25 - 65 |
| Наружный диаметр сердечника статора, мм |
55-130 |
| Длина сердечника статора, мм |
20-70 |
| Высота лобовой части обмотки после формования, мм |
18-35 |
| Высота лобовой части обмотки до формования, мм |
до 70 |
Техническая характеристика
| Число рабочих позиций |
1 |
| Технологическое время цикла формования, с |
14+1 |
| Удельный расход электроэнергии, кВт.ч/шт. не более |
0,016 |
| Номинальное рабочее давление в гидросистеме, мПа (кг.см2) |
4,0 (40) |
| Мощность электродвигателя, кВт |
2,2 |
| Потребляемая энергия |
электрическая |
| вид тока |
переменный |
| частота, Гц |
50 |
| напряжение, В |
220/380 |
| Масса, кг |
580 |
| Габариты, мм |
|
| высота |
1625 |
| ширина |
830 |
| длина |
1315 |
