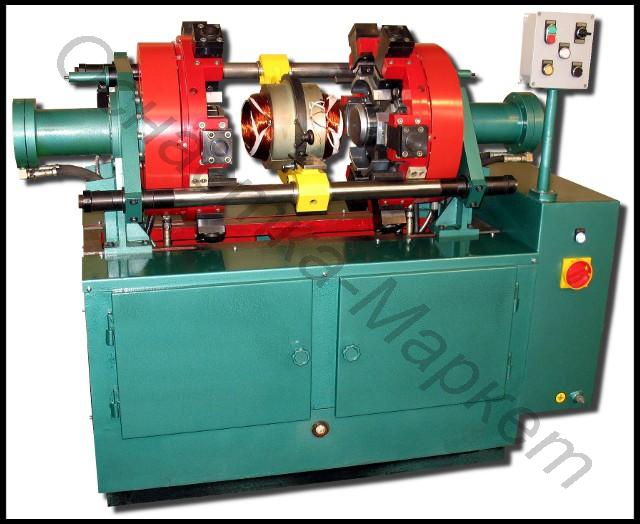

Станок формовочный ФС-23А
Общие сведения
Станок ФС-23А предназначен для формования и калибровки лобовых частей обмотки статора. Ось статора при формовании находится в горизонтальном положении, формование осуществляется одновременно с 2-х сторон.
Конструкция и принцип действия

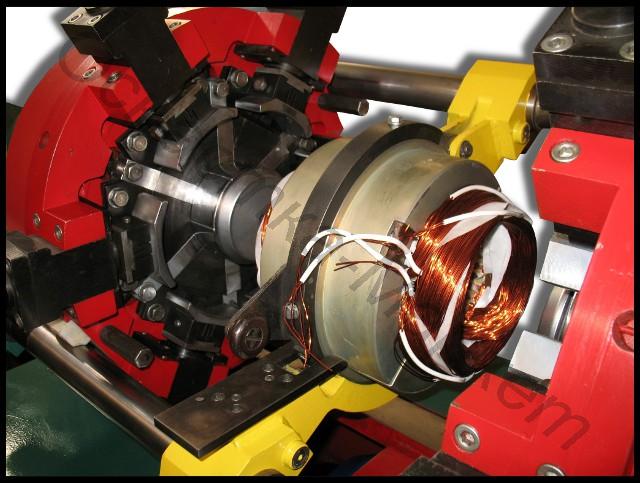

Основные узлы станка: станина, формующие головки, электрооборудование и оснастка. Во время работы станка гидроцилиндр перемещает формующие головки. При сближении головок подвижные конусы, предохраняющие внутренние витки от смятия, входят в лобовую часть обмотки и происходит формование ее сначала с торцов в осевом направлении торцевыми шайбами, затем по внутреннему и наружному диаметрам в радиальном направлении раздвижными элементами.
Условия эксплуатации
Температура окружающей среды от +100 до +350 С, воздушная среда – невзрывоопасная; климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69
Технические данные
| Время цикла формования, с | 16 |
| Максимальное расстояние между торцевыми шайбами, мм | 600 |
| Максимальный рабочий ход одной головки, мм | 150 |
| Максимальный ход башмака наружного формующего элемента, мм | 30 |
| Максимальный ход кулака внутреннего формующего элемента, мм | 15 |
| число башмаков | 6 |
| число кулаков | 6 |
| Максимальное осевое усилие формования, Н | 25000 |
| Радиальное усилие, Н | |
| кулак | 8000 |
| башмак | 10500 |
| Габаритные размеры | 1675х780х1230 |
| Масса, кг | 950 |
| Размеры сердечника, мм: | |
| внутренний диаметр | 45…160 |
| максимальный наружный диаметр | 240 |
| длина | 20…180 |
| Высота лобовой части до формования, мм | 20…120 |
| Внутренний диаметр лобовой части до формования, мм | 30…150 |
| Наружный диаметр лобовой части до формования, мм | 80…250 |
| Максимальная высота лобовой части после формования, мм | 85 |
