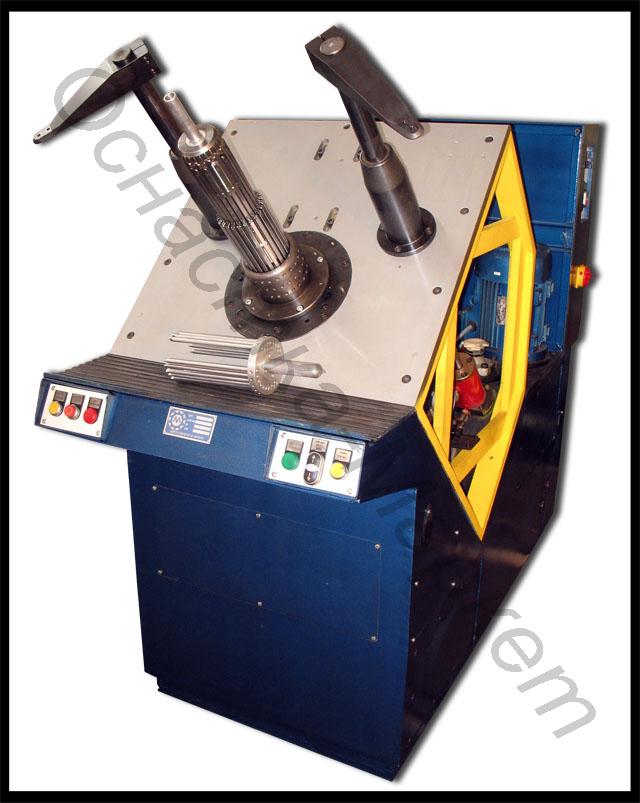

Станок для втягивания обмоток статора ВС-2А
 |
 |
 |
 |
Общие сведения
Станок ВС-2А предназначен для укладки и заклинивания пазовыми крышками катушечных групп в сердечники статоров различной полюсности. Станок работает в комплекте с намоточным станком. Для изготовления крышек клиньев применяются рулонные пленочные изоляционные материалы.
Конструкция и принцип действия

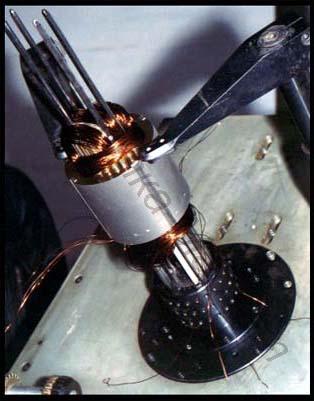

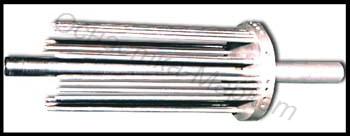

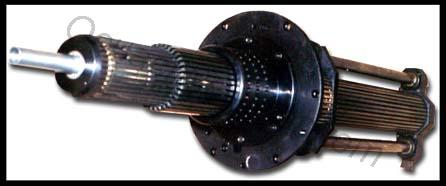

Основные узлы станка: станина, гидропривод, устройство изготовления клиньев, электрооборудование, оснастка. Оснастка к станку состоит из оправки для втягивания и штампа для изготовления клиньев с программным устройством. После установки статора на оправку приводится в движение каретка оправки. Толкатели клиньев выталкивают клинья межслойных прокладок из кассеты в направляющие. С помощью толкателей мотки катушки втягиваются в пазы статора. Одновременно происходит заклинивание обмоток. Затем толкатели возвращаются в исходное положение и статор снимается с оправки.
Условия эксплуатации
Температура окружающей среды от +150 до +300С; воздушная среда – невзрывоопасная; климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Технические данные
| Диаметр расточки статоров, мм: | |
| минимальный | 45 |
| максимальный | 100 |
| Длина статора, мм | 10…130 |
| Количество одновременно всыпаемых катушечных групп, шт | 2, 3, 4 |
| Время перемещения толкателя обмотки, с | 3 |
| Время обратного хода толкателя обмотки, с | не более 3 |
| Время зарядки кассеты пазовыми клиньями, с | не более 30 |
| Усилия втягивания обмотки, кН | 20 |
| <Мощность электродвигателя, кВт /td> | 2,2 |
| Габаритные размеры, мм | 1725х710х1480 |
| Масса, кг | 1500 |
