Установка ПББ-АР900-500
Назначение

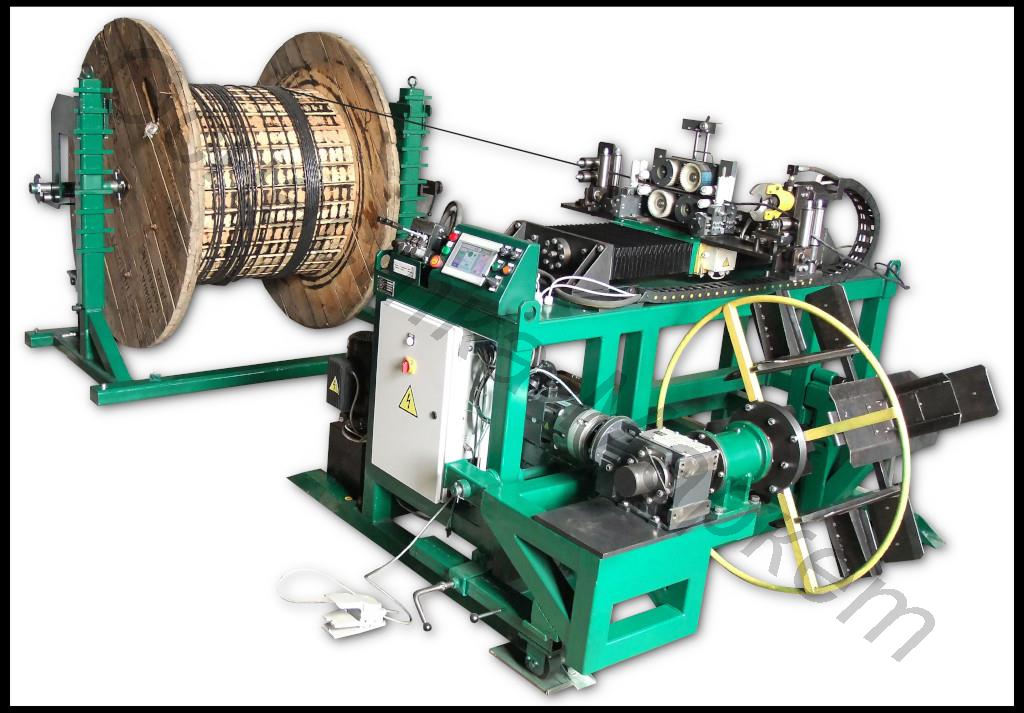

Установка ПББ-АР900-500 предназначена для перемотки кабеля с барабана в бухту с контролем длины и раскладкой витков на торговых складах или промышленных объектах.
Принцип действия, особенности конструкции
Надежная стальная конструкция, гидравлическая консоль для подъема бухтодержателя, центральная гидростанция дают возможность оператору управлять подъемом отдающего барабана и консоли приемного узла с пульта управления.
В стандартную комплектацию приемной станции входит гусеничный измеритель длины кабеля и гидроножницы для отрезания кабеля.

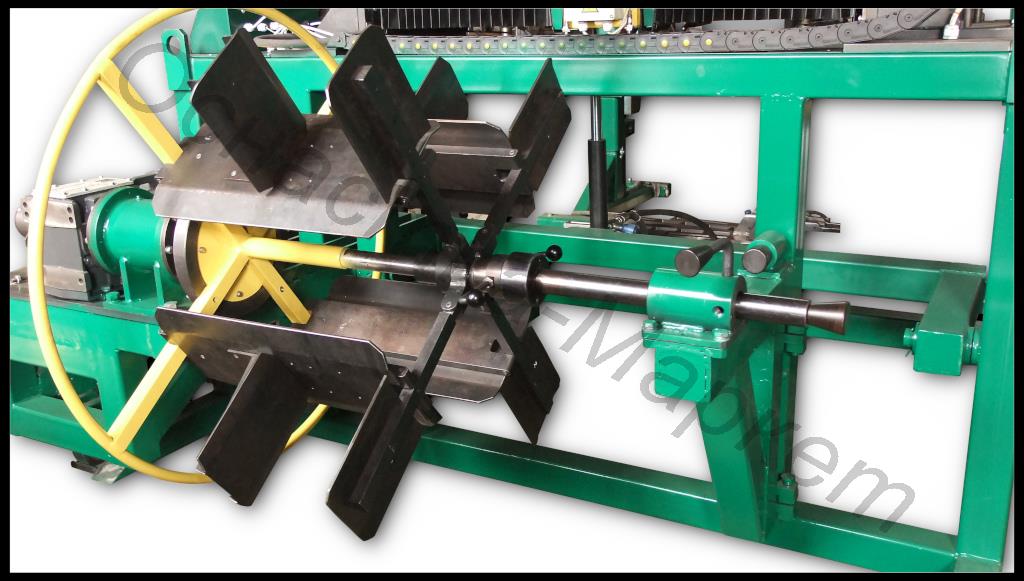

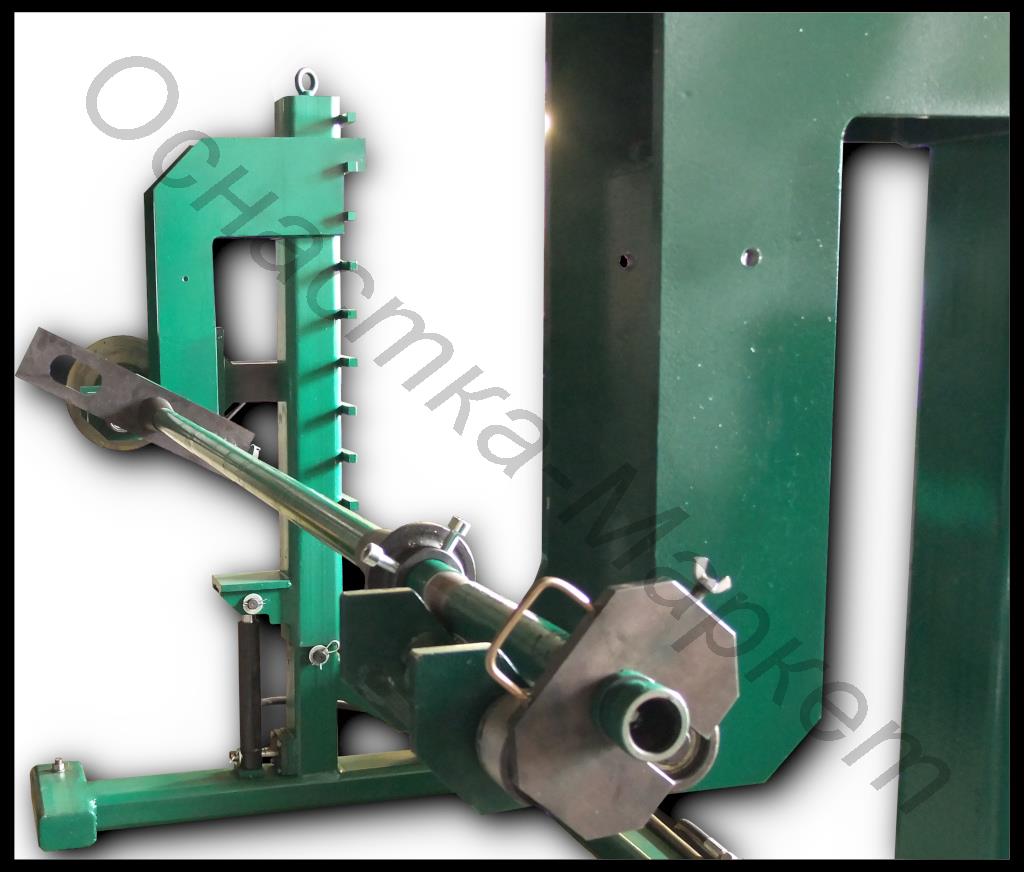

Отводная задняя бабка обеспечивает жесткую фиксацию бухтодержателя и дает возможность беспрепятственно снимать намотанную бухту.

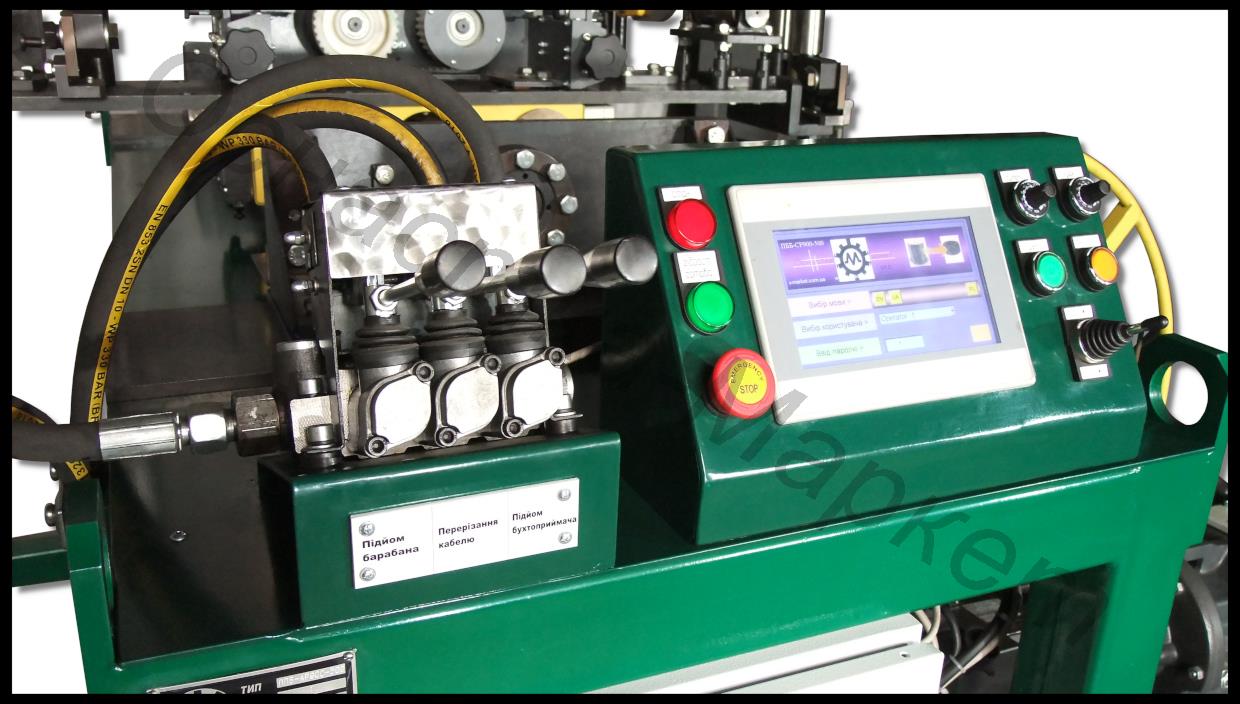

Сервопривод приемной станции с тихоходным редуктором обеспечивают плавный пуск и остановку намотки кабеля, в системе с контроллером обеспечивается стабильный момент натяжения не выше заданной величины, которая зависит от диаметра кабеля. Это позволяет проводить отмотки кабелей малых диаметров без риска их растяжения или разрыва. Система раскладки кабеля на бухтодержатель на основе шагового двигателя обеспечивает его качественную и компактную укладку. Шаг раскладки кабеля и крайние координаты бухты задаются оператором на сенсорной панели управления, есть возможность ручной коррекции шага раскладки с пульта управления в процессе намотки.
Управление процессом намотки осуществляется оператором с помощью педали, обеспечивает его плавный старт и необходимое снижение скорости перед остановкой.
В стандартную комплектацию отдающего узла входит притормаживающая система с дисковым тормозом и ручной регулировкой для сматывания кабеля с барабанов со смещенным центром тяжести, нарушенной геометрией или местными защемлениями витков кабеля.
Техническая характеристика
| Максимальный крутящий момент, Н*м | 600 |
| Диапазон регулировки момента, % | 20...300 |
| Частота вращения, об/мин | 0...60 |
| Максимальный диаметр намотки, мм | 900 |
| Зона намотки к, мм | 1100 |
| Ширина намотки, мм | 500 |
| Диаметр наматываемого кабеля, мм | 6...40 |
| Максимальные размеры шинки, мм | 6х35 |
| Максимальная масса отдающего барабана, кг | 3500 |
| Максимальный размер отдающего барабана, № | 18 |
| Минимальный размер отдающего барабана, № | 5 |
| Максимальная масса приемной бухты, кг | 500 |
| Максимальный размер приемной бухты, мм | 900 |
| Средняя скорость перемотки, м/мин | 40 |
| Максимальная скорость перемотки, м/мин | 100 |
| Привод поднятия, опускания барабана, бухты | Гидравлический |
| Привод раскладки | Автоматический |
| Шаг раскладки, мм/об | 5...40 |
| Точность измерения длины на 1м, см | менше 0,5 |
| Максимальная измеряемая длина, м | 9999,99 |
| Защита электродвигателя | |
| от скачков напряжения сети питания | + |
| от короткого замыкания | + |
| от перегрева | + |
| Температурный диапазон работы установки, град | 0 до +32С |
| Опция остановки при достижении запрограммированной длины | + |
| Наличие сетевого дросселя | + |
| Выполнение измерительного узла | Гусеничный |
| Напряжение питания установки, В | 220 |
| Потребляемая мощность, кВт | до 2,4 |
| Масса, кг | 1250±10 |
| Установленный срок службы до капитального ремонта, лет | не менее 5 |
