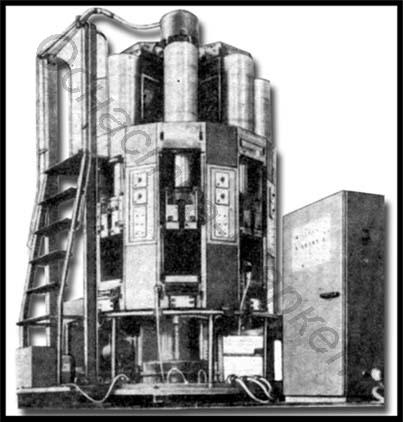

Линии роторные ПКР1000, ПКРР1000
Структура условного обозначения линий роторных ПКР1000 и ПКРР1000
П - прессование
К - компрессионное
Р - реактопластов
Р - с резьбой
1000 - усилие прессования в каждом рабочем блоке, кН.
Назначение
Линия роторная ПКР1000 предназначена для компрессионного прессования деталей из реактопластов.
Линия роторная ПКРР1000 предназначена для компрессионного прессования реактопластовых деталей с резьбой.
Устройство и принцип работы линий
Каждая линия состоит из ротора прессования, по окружности которого закреплены 12 блоков прессования и околопрессовых устройств. Линии осуществляют прессование изделий при помощи пресс-форм, установленных в блоках прессования. В пресс-форму автоматом вставки арматуры загружается арматура. Затем происходит загрузка доз пресс-материала и пресс-форма смыкается. Происходит процесс прессования и выдержки изделия, при этом блок прессования перемещается до позиции выгрузки. Пресс-форма размыкается, вводится съемник устройства съема деталей. Затем деталь вместе со съемником перемещается к лотку. Происходит сброс детали.
Техническая характеристика
| ПКР1000 | ПКРР1000 | |
| Усилие прессования на одном рабочем блоке, кН | 1000±10 | |
| Количество рабочих блоков, шт | 12 | |
| Размеры рабочих плит, мм | 360х360 | |
| Ход ползуна, мм | 300±1 | |
| Такт работы линии, с | 20±902 | |
| Привод | электрогидравлический | |
| Питание от сети переменного тока | ||
| напряжением | 380/220В±10% | |
| частотой | 50Гц±2,5% | |
| Удельный расход электроэнергии, кВт.ч/шт.ч-1, не более | 0,5 | 0,6 |
| Мощность электродвигателей, кВт | 19,5 | |
| Мощность нагревателей одной полуформы, кВт не более | 2 | |
| Давление воздуха в пневмосистеме, Мпа | 0,4…0,6 | |
| Расход сжатого воздуха, дм3/мин | 18 | |
| Расход воды, л/мин | 10…30 | |
| Количество заливаемого масла "Турбинное 22" ГОСТ32-74, л | 1200 | |
| Количество отсасываемого воздуха, м3/4 | 1000 | |
| Масса, кг | 28000 | 28040 |
