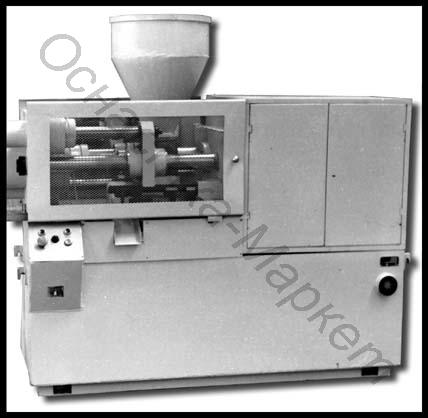

Машина таблеточная ТПМ-25
Общие сведения
Машина ТПМ-25 предназначена для прессования таблеток из порошковых прессматериалов.
Структура условного обозначения
Т - таблетирование
П - порошковых
М - материалов
25 - порядковый номер исполнения
Конструкция и принцип работы
Основные узлы машины: сварная станина, которая является также баком гидроагрегата, узел прессования, состоящий из двух стоек, стянутых двумя полотнами - направляющими. На одной из стоек закреплен неподвижный пуансон, на другой- гидроцилиндр с подвижным пуансоном. По направляющим перемещается бункер с матрицей. Пуансоны проходят через бункер, и прессматериал попадает в полость между торцами пуансонов. При перемещении бункера доза материала попадает в матрицу, после чего подвижный пуансон прессует в таблетку, которая выталкивается из матрицы неподвижным пуансоном.
Машина работает в автоматическом режиме.
Условия эксплуатации
Температура окружающей среды от +150 до +350 С. Окружающая среда невзрывоопасная, климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Техническая характеристика
| Производительность, таблетки/ч | 400-600 |
| Максимальное усилие прессования, кН | 250 |
| Диаметр таблетки, мм | 20…70 |
| Высота засыпки дозы материала, мм | 130 |
| Расход воды, не более, м.куб./час | 0,1 |
| Потребляемая мощность, кВт | 15,1 |
| Габаритные размеры, мм | 2600х1050х1700 |
| Масса, кг | 2500 |
