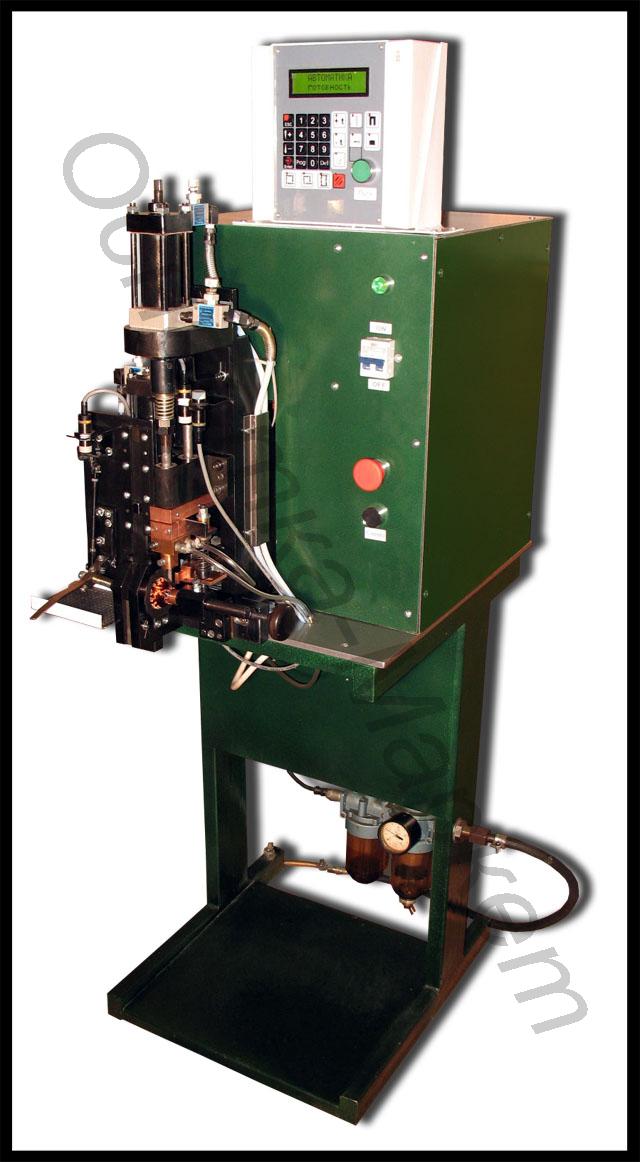

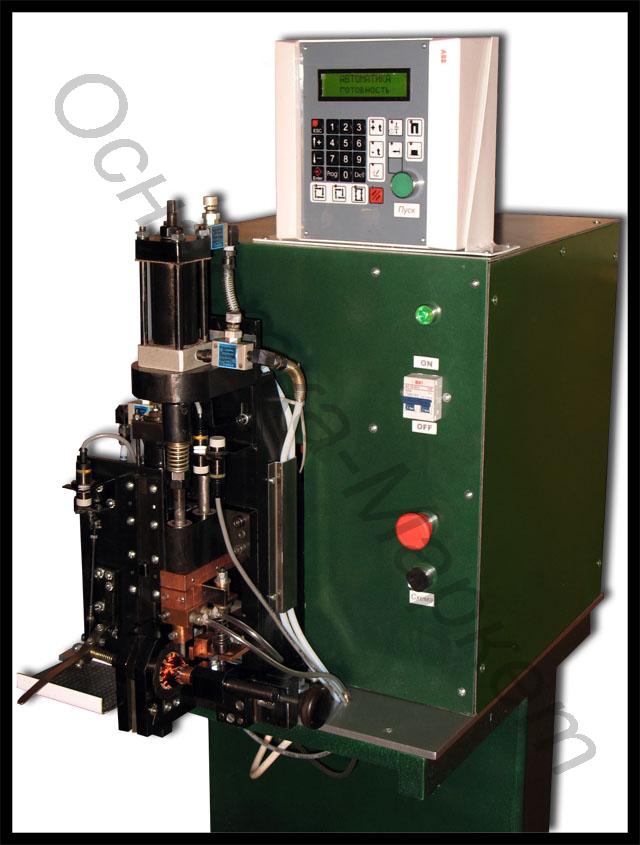

Станок для приварки выводных концов обмоток якоря УСК-1
Назначение

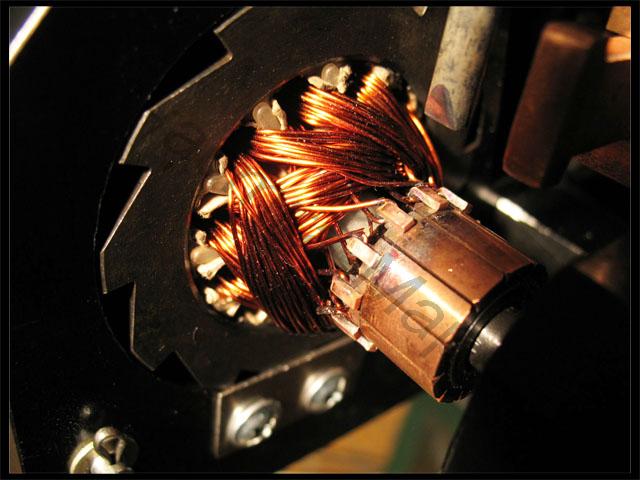

Станок УСК-1 предназначен для автоматизации процесса приварки выводных концов обмоток якоря к пластинам цилиндрического коллектора для всех типов коллекторных двигателей с диаметром выводных концов якоря 0.14...0.8 мм
Технические данные
| Номинальная мощность, кВт | 1 |
| Питание, В/Гц | 220/50 |
| Количество коллекторных пластин, шт | 4...48 |
| Номинальное давление воздуха, МПа | 0,5 |
| Диаметр пакета (макс.), мм | 55 |
| Длина пакета (макс.), мм | 60 |
| Диаметр вала якоря со стороны пакета | 5...14 |
| Длина коллектора, не менее, мм | 10 |
| Диаметр коллектора, мм | 20...40 |
| Время приварки одного вывода к коллекторной пластине, сек | 0,100 – 2,000 |
| Габаритные размеры | |
| ширина, мм | 640±1,0 |
| длина, мм | 900±1,0 |
| высота, мм | 1650±10,0 |
