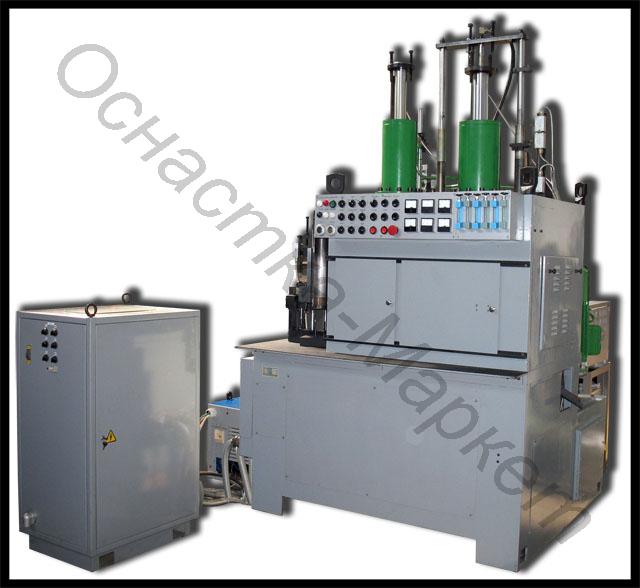

Установка для сборки и сварки сердечников статоров ВСС-5
 |
|
 |
|
 |
|
 |
|
Общие сведения
Установка ВСС-5 предназначена для сборки и сварки статоров электродвигателей методом аргонно-дуговой сварки
Конструкция и принцип работы

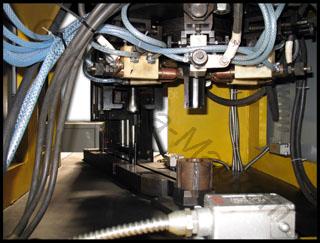

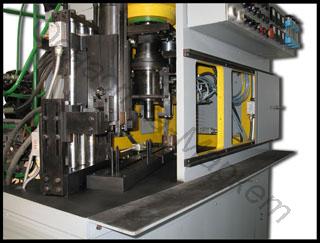

Основные узлы установки: станина со встроенным гидробаком, насосная установка, стол, образующий вместе с корпусом жесткую силовую раму, предназначенную для размещения механизмов кассеты, дозирования, связанного с механизмом контроля длины пакета, гидроцилиндра опрессовки с разжимной оправкой и сварочными горелками, механизм транспортировки.
В автоматическом режиме выполняются операции дозирования пакета сердечника по длине, контроля длины, окончательной ориентации листов, опрессовки, сварки, выдачи готового пакета на наклонный лоток.
Условия эксплуатации
Температура окружающей среды от +150 до +350С. Окружающая среда невзрывоопасная. Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Технические данные
| Время автоматического цикла, с | 10…18 |
| Количество одновременно свариваемых швов | 2…6 |
| Усилие сжатия сердечника, Н | 60000 |
| Давление в гидросистеме, МПА | |
| высокое | 6,3 |
| низкое | 5,0 |
| Расход аргона на горелку, л/мин | 6…10 |
| Расход технической воды, л/мин | 6…9 |
| Потребляемая мощность, кВт | 35 |
| Габаритные размеры, мм | 2800х2900х2500 |
| Масса, кг | 3200 |
Параметры обрабатываемого изделия
| Наружный диаметр статора, мм | 40…120 |
| Длина статора, мм | 10…90 |
