Станок для намотки катушек НК3-2А
 |
 |
Общие сведения
Станок НК3-2А предназначен для намотки катушек изолированными проводами с механической раскладкой витков.

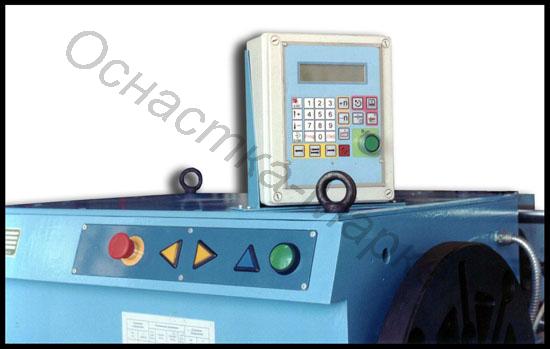

Конструкция и принцип действия

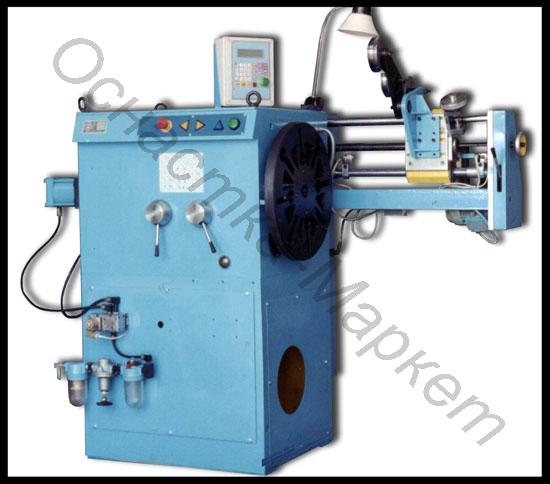

Станок состоит из станины, передней бабки, раскладчика, блока привода планшайбы, электрооборудования. Катушка наматывается посредством вращающегося шаблона, раскладка витков выполняется с помощью раскладчика, который перемещается вдоль оси шаблона. Намотка осуществляется в автоматическом и полуавтоматическом режимах. Станок оснащен пневматическим устройством для прижима щеки шаблона, что облегчает крепление шаблона.
Условия эксплуатации
Температура окружающей среды от +100 до +350С; воздушная среда - невзрывоопасная; климатическое исполнение УХЛ , категория размещения 4 по ГОСТ 15150-69.
Технические данные
| Частота вращения планшайбы, об/мин | до 240 |
| Максимальный крутящий момент, Н·м | 1600 |
| Направление вращения планшайбы | реверсивное |
| Длина хода раскладчика, мм | до 350 |
| Предел диаметра намотки, мм | 800 |
| Усилие прижима шаблона, Н | 4000 |
| Диаметр наматываемого провода, мм | 0,8...6 |
| Размеры прямоугольного провода, мм | |
| ширина | 2...10 |
| толщина | 0,9...5 |
| Количество одновременно наматываемых проводов | 1 |
| Максимальное число витков в катушке | 5000 |
| Привод | -электромеханический |
| Мощность, кВт | 2,5 |
| Габаритные размеры, мм | 1770х1000х1610 |
| Масса, кг | 1350 |
