Станок для намотки катушек НК3-2АМ
Общие сведения
Станок НК3-2АМ предназначен для намотки катушек изолированными
проводами с механической раскладкой витков. Отличительной особенностью
станка является откидывающаяся задняя бабка.
Конструкция и принцип действия

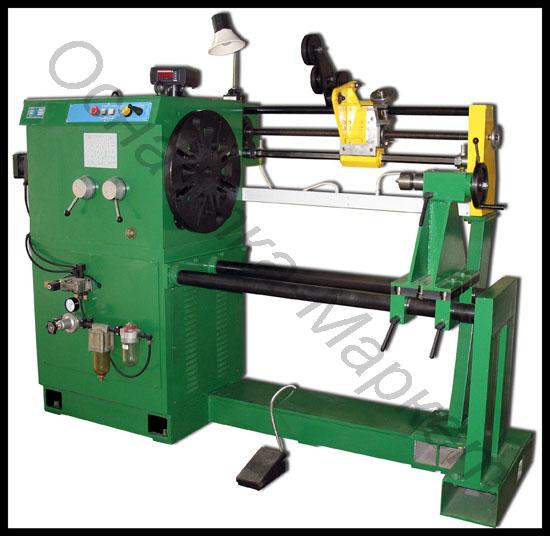

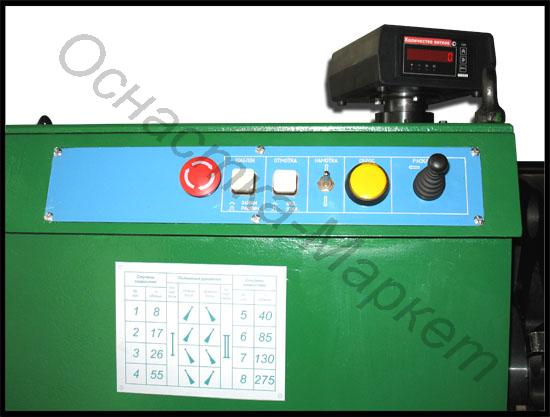

Станок состоит из станины, передней бабки, раскладчика, блока
привода планшайбы, электрооборудования. Катушка наматывается посредством вращающегося
шаблона, раскладка витков выполняется с помощью раскладчика, который перемещается вдоль
оси шаблона. Намотка осуществляется в автоматическом и полуавтоматическом режимах. Станок
оснащен пневматическим устройством для прижима щеки шаблона, что облегчает крепление
шаблона.
Условия эксплуатации
| Температура окружающей среды от +100 до
+350С; воздушная среда - невзрывоопасная; климатическое исполнение УХЛ ,
категория размещения 4 по ГОСТ 15150-69. |
Технические данные
| Частота вращения планшайбы, об/мин |
до 240 |
| Максимальный крутящий момент, Н·м |
1600 |
| Направление вращения планшайбы |
реверсивное |
| Длина хода раскладчика, мм |
до 700 |
| Предел диаметра намотки, мм |
800 |
| Усилие прижима шаблона, Н |
4000 |
| Диаметр наматываемого провода, мм |
0,5...8 |
| Размеры прямоугольного провода, мм: |
|
| ширина |
2...8 |
| толщина |
0,5...5 |
| Количество одновременно наматываемых проводов |
1 |
| Максимальное число витков в катушке |
5000 |
| Привод |
-электромеханический |
| Мощность, кВт |
3,0 |
| Габаритные размеры, мм |
1770х1000х1610 |
| Масса, кг |
1400 |
