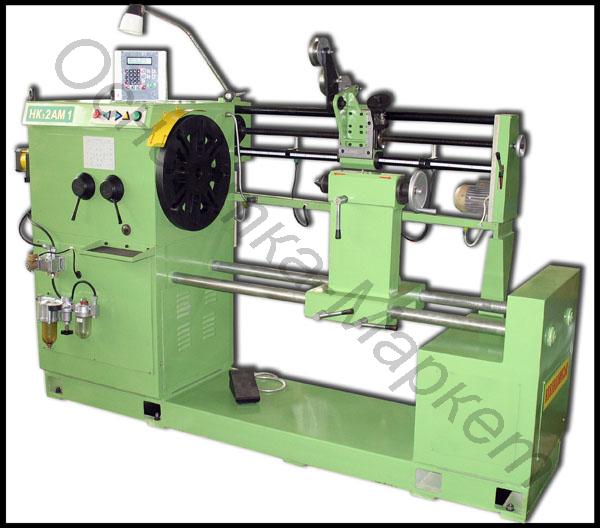

Станок для намотки катушек НК3-2АM1


Общие сведения

Станок НК3-2АМ1 предназначен для намотки катушек изолированными проводами с механической раскладкой витков.

Конструкция и принцип действия

Станок состоит из станины, передней бабки, раскладчика, блока привода планшайбы, электрооборудования.

Катушка наматывается посредством вращающегося шаблона, раскладка витков выполняется с помощью раскладчика, который перемещается вдоль оси шаблона. Намотка осуществляется в автоматическом и полуавтоматическом режимах.

Станок оснащен пневматическим устройством для прижима щеки шаблона, что облегчает крепление шаблона.

Условия эксплуатации

Температура окружающей среды от +10 до +35°С; воздушная среда - невзрывоопасная; климатическое исполнение УХЛ , категория размещения 4 по ГОСТ 15150-69.

Технические данные

Частота вращения планшайбы, об/мин до 240
Максимальный крутящий момент, Н·м 1600
Направление вращения планшайбы реверсивное
Длина хода раскладчика, мм до 1000
Шаг раскладки регулируется ступенчато с точностью ± 2% от установленной ступени, мм -0,5…8,0
Предел диаметра намотки, мм 800
Усилие прижима шаблона, Н 4000
Диаметр наматываемого провода, мм 0,5...8
Размеры прямоугольного провода, мм:
   ширина 2... 8
   толщина 0,5...5
Количество одновременно наматываемых проводов 1
Максимальное число витков в катушке 5000
Привод -электромеханический
Мощность, кВт 4,0
Габаритные размеры, мм 2270х1000х1610
Масса, кг 1650

Наименование
Обозначение
Применяемость
1. Устройство смоточно-натяжное
93.099.00.000
для проводов круглого сечения, поставляемых в катушках
2. Устройство натяжное Т2П31А
93.188.00.000
для изолированного провода прямоугольного и круглого сечения при намотке в один провод
3. Устройство смоточное С2В41А
93.142.00.000
для проводов прямоугольного и круглого сечения, поставляемых на барабанах
4. Устройство натяжное Т1П32А
93.172.00.000
для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов
