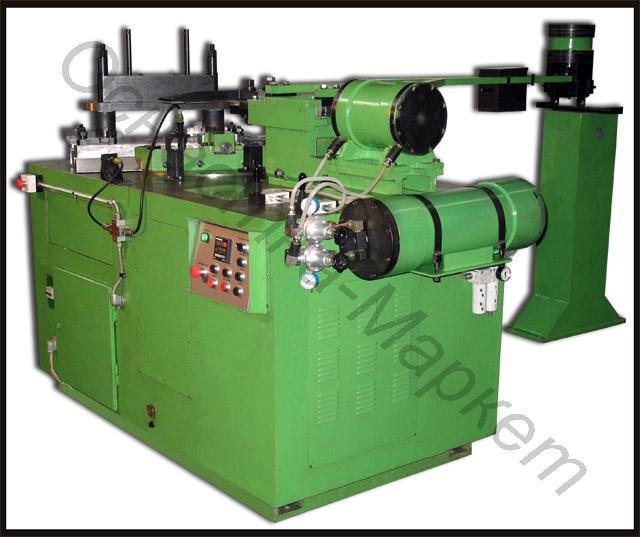

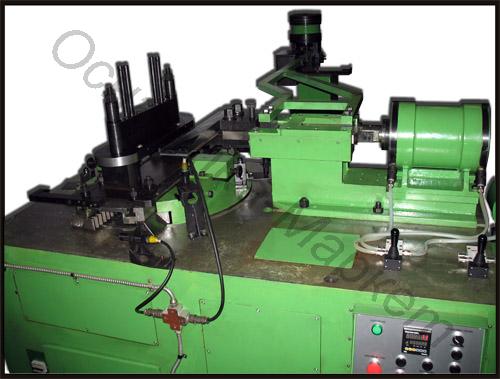

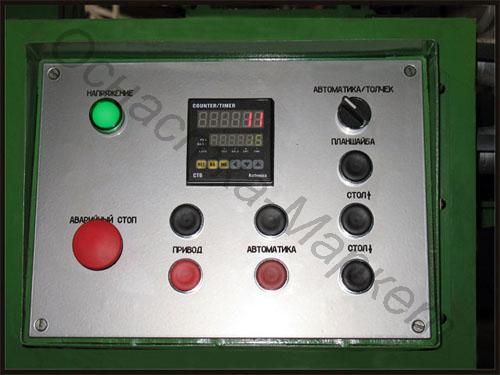

Станок намотки катушек на «ребро» НК63Б
Общие сведения
Станок предназначен для намотки катушек не изолированными проводами
на ребро с правой и левой навивкой.
Техническая характеристика
| 1. Максимальный крутящий момент, Нм |
6300 |
| 2. Частота вращения планшайбы (регулируемая ступенчатая), об/мин |
3,7 – 8,0 |
| 3. Скорость перемещения стола, м/мин |
9,4 – 14,3 |
| 4. Диаметр планшайбы, мм |
750 |
| 5. Ширина стола, мм |
300 |
| 6. Длина стола, мм |
750, 1200, 1600, 2000 |
| 7. Мощность электропривода, квт |
7,5 |
| 8. Габариты, мм |
2210х2865х1565 |
| 9. Масса, кг |
3270 |
Предельные параметры обрабатываемого изделия
| 1. Максимальное сечение провода, мм2 |
600 |
| 2. Размеры наматываемого провода (шин), мм |
| ширина, до |
50 |
| толщина, до |
10 |
| 3. Катушки с прямыми участками, мм |
| длина |
250…1800 |
| ширина |
120…400 |
| 4. Катушки круглые (диаметр), мм |
100…1000 |
Обозначение станка при заказе указывать согласно Tабл.1
Табл.1
| Исп. |
Обозначение |
Длина стола |
Способ намотки |
| 1. | 19.024.00.000-00.02 |
750 | Намотка катушек с правой навивкой |
| 2. | 19.024.00.000-01 | 1200 |
| 3. | 19.024.00.000-02 | 1600 |
| 4. | 19.024.00.000-03 | 2000 |
| 5. | 19.024.00.000-04 |
750 | Намотка катушек с левой навивкой |
| 6. | 19.024.00.000-05 | 1200 |
| 7. | 19.024.00.000-07 | 1600 |
| 8. | 19.024.00.000-08 | 2000 |
Обозначение дополнительного стола при заказе указывать согласно Tабл. 3
Tабл.3
| Наименование |
Обозначение |
Длина стола, мм |
| Стол | 19.024.02.010 | 750 |
| Стол | 19.024.02.010-01 | 1200 |
| Стол | 19.024.02.010-02 | 1600 |
| Стол | 19.024.02.010-03 | 2000 |
ПРИМЕЧАНИЕ: За отдельную плату станок может быть дополнительно
укомплектован шаблоном и столами (см.табл.2 и 3).
