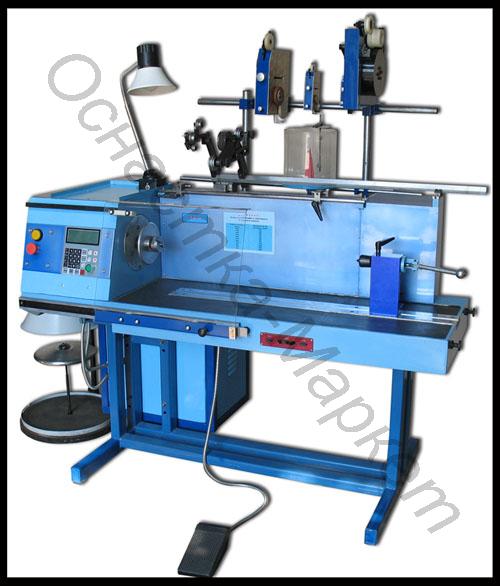

Высокоскоростный полуавтомат намоточный ПРН-3М


Назначение и преимущества

  • отличается высокой операционной скоростью
  • имеет оригинальную высокоэффективную модульную конструкцию
  • большой диапазон наматываемых проводов
  • электронное управление
  • простота задания программы управления
  • высокая точность регулировки шага намотки
  • быстрый разгон, динамическое торможение, технологический останов, реверс шпинделя
  • активный контроль положения раскладчика провода, скорости шпинделя, количества намотанных витков
  • двухзонное регулирование электроприводов шпинделя
  • предназначен для намотки каркасных катушек с механической раскладкой провода

Технические данные

Частота вращения шпинделя (максимальная), об/мин 0–9000
Регулируется ступенчато, 6 ступеней и плавно в пределах ступени
Скорость намотки (крутящий момент), об/мин (Нм)
   І-я ступень 9000 (1,2)
   ІX-я ступень 180 (36)
Диаметр наматываемых проводов, мм 0,1..3,0
Максимальный крутящий момент на шпинделе, Нм 36
Максимальные размеры катушки (диаметр х длину), мм 300 х 500
Максимальная ширина намотки, мм 500
Регулирование скорости плавное
Шаг раскладки витков, мм 0,01..9,99
Точность останова шпинделя, витков 0,1
Потребляемая мощность, кВт 2
Габаритные размеры (без смоточно-натяжных устройств),мм 1500х1000х1100
Масса, кг 350

Работа от сети переменного тока напряжением 380 В частотой 50 Гц

Конструкция

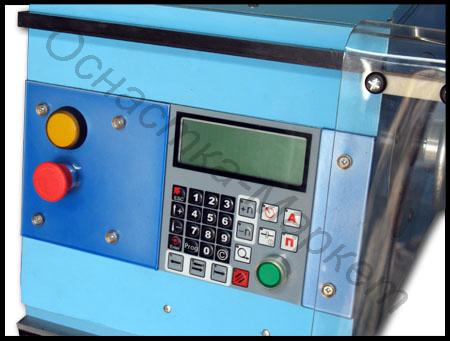

  • Основные узлы полуавтомата: узел шпиндельный, механизм раскладки, бабка задняя, станина, педаль, экран, микроконтроллер управления, привод раскладчика
  • Шпиндельный узел состоит из корпуса, в котором установлен шпиндель с приводным шкивом и датчиком счета витков. Точную остановку шпинделя в конце намотки осуществляет электромагнитная муфта, установленная на шпинделе.
  • Механизм раскладки состоит из корпуса, в котором установлен электродвигатель постоянного тока, соосно соединенный с преобразователем круговых перемещений. Посредством без зазорной зубчатой передачи электродвигатель соединен с шарико-винтовой парой, на каретке последней установлена штанга с раскладчиками
  • Полуавтомат изготавливается с оснасткой на весь диапазон наматываемых проводов для намотки одной катушки
  • Оснастка одновременной намотки большого количества катушек заказывается дополнительно.
