Станок для намотки катушек РЯД-01М



Общие сведения

Станок Ряд-01М предназначен для намотки электрических каркасных катушек. Станок позволяет осуществлять намотку катушек с механической раскладкой провода в следующих режимах:

  • - послойная намотка;
  • - технологический останов;
  • - индикация цикла намотки;
  • - работа с электродинамическим торможением;
  • - работа в наладочном режиме.

Конструкция и принцип действия

Станок настольного типа состоит из корпуса с передней бабкой, где устанавливаются электропривод, пульт управления с микропроцессором, задняя бабка, сменные смоточно-натяжные устройства. Система раскладки провода на базе шагового двигателя и ШВП.

Станок обеспечивает плавное (бесступенчатое) регулирование скорости намотки и шага раскладки провода.

Введение программы намотки производится оператором средней квалификации.

Защитный экран, удобное обслуживание, эстетический внешний вид создают благоприятные и безопасные условия для работы оператора.

Условия эксплуатации

Температура окружающей среды от +10 до +350 C;

воздушная среда — невзрывоопасная;

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.

Технические данные

Скорость намотки, об/мин
      I-я ступень 0...8100
      II-я ступень 0...1380
      дополнительным приводом 0...300
Крутящий момент, Н-м (не менее)
      I-я ступень 0,4
      II-я ступень 2,9
      с дополнительным приводом 13,0
Наибольшее количество одновременно наматываемых катушек, шт 6
Максимальное число витков в катушке 99999,9±0,1
Диапазон диаметров наматываемых проводов, мм 0,04...2,0
Максимальный диаметр наматываемых катушек, мм 300
Ширина намотки, мм 200
Программирование секционной намотки, секций до 10
Напряжение питания, В 220х50 Гц
Потребляемая мощность, кВт (не более) 0,7
Габаритные размеры без смоточно-натяжных устройств, мм 1200х750х1100
Масса, кг 175

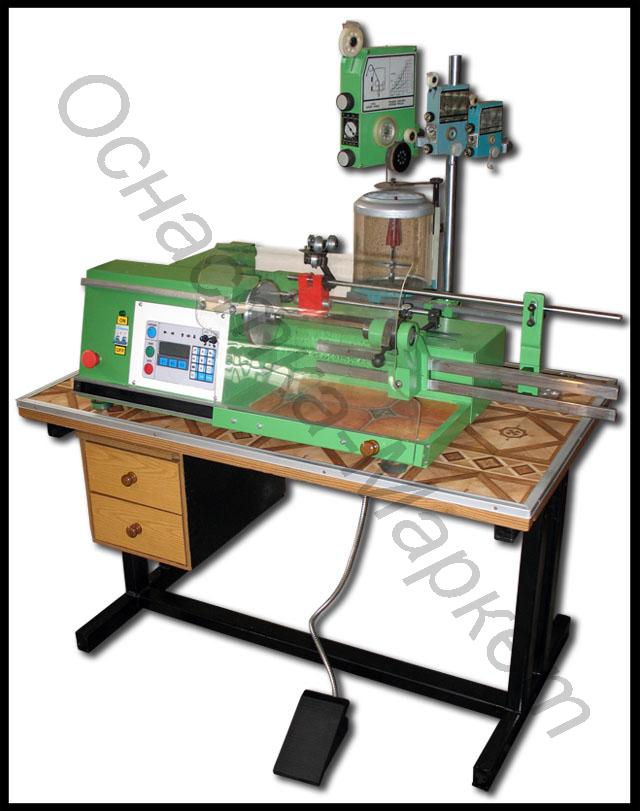

Станок РЯД-01М (на фото сверху) обеспечивает намотку электроаппаратных катушек проводом диаметром 0,04-2,0 мм на каркасы диаметром до 240 мм при условии заказа необходимых приспособлений и устройств

Станок РЯД-01М состоит из следующих частей:

  • устройство намоточное, черт. РАИК 442.126.002, - 1 шт.
  • стол, черт. ЫБМ4.135.419 - 1 шт.
  • стойка, черт.ЫБМ4.115.205, для крепления смоточных и натяжных устройств – 1 шт.
  • комплект ЗИП, черт. РАИК 442.123.002ЗИ – 1 шт.

Комплект ЗИП

  • Ремень 450-К-6 - 1 шт.
  • Ремень 900-К-4 - 1 шт.

Вставки плавкие

  • ВП1-1-0,25А, 250В – 1 шт.
  • ВП1-1-1,0А, 250В – 1 шт.
  • ВП1-1-3,15А, 250В – 1 шт.

Лампа накаливания 8LM2TALB024 – 1 шт.

Механизм раскладки, черт. ЫБМ3.773.041 – 1 шт.

Привод, черт. ЫБМ4.225.118 – 1 шт.

Колесо зубчатое, черт.ЫБМ4.300.014 – 1 шт.

Ключ, черт. ЫБМ8.392.015 – 1 шт.

Цанга, черт.ЫБМ8.239.074-01 – 1 шт.

Шкив, черт. ЫБМ8.322.305-01 – 1 шт.

Устройства и приспособления

Устройства и приспособления которые заказываются и поставляются, за отдельную плату, для укомплектования станка

Устройство смоточное, черт. ЫБМ2.390.079 для осевой смотки проводов с тарных катушек диаметром до 125 мм

Устройство смоточное напольное, черт. ЫБМ2.390.080 для осевой смотки проводов с тарных катушек диаметром от 125 до 355мм

Устройство натяжное, черт. ЫБМ3.740.067 для проводов диаметром 0,04 – 0,12 мм, усилие натяжения 0,05 – 1,1 Н (5– 112 Гс).

Устройство натяжное, черт. ЫБМ3.740.068 для проводов диаметром 0,07 – 0,29 мм, усилие натяжения 0,3 – 7,0 Н (30-715 Гс)

Устройство натяжное, черт. ЫБМ3.740.069 для проводов диаметром 0,22 – 1,7 мм, усилие натяжения 5,0 – 80 Н (510-8100 Гс)

Устройство натяжное, черт.ТИЛЮ304.312.001 для проводов диаметром 1,3 - 3,0 мм, усилие натяжения 70-350 Н (710-35700Гс)

Механизм раскладки, черт. ЫБМ3.773.036 для проводов диаметром от 0,02 до 0,3 мм

Механизм раскладки, черт. ЫБМ3.773.037 для проводов диаметром 1,5 – 2,0 мм

Механизм раскладки, черт. ЫБМ3.773.041 универсальный для проводов диаметром 0,04 – 2,0 мм


Для намотки одной катушки необходимо заказывать станок РЯД-01М – 1 шт., смоточное устройство одного или двух типов по 1 шт. (в зависимости от размеров используемых тарных катушек), устройство натяжное одного или нескольких типов по 1 шт. (исходя из диаметров наматываемых проводов), соответствующий раскладчик –1 шт.

При одновременной (параллельной) намотке двух и больше катушек необходимо заказывать станок и соответственно два и больше смоточных и натяжных устройств, раскладчика.

Следует иметь в виду, что станок обеспечивает одновременную намотку не более 5 катушек проводом диаметром 0,04 – 0,3 мм и 4 катушек проводом диаметром 0,3 – 2,0 мм
