Станок для намотки катушек РЯД-03
Общие сведения
Станок намоточный РЯД-03 предназначен для намотки электрических каркасных катушек, катушечных групп двигателей, обмоток трансформаторов, сельсинов, якорей, электромагнитов, сварочной проволоки и т.д., с автоматической рядовой раскладкой и функцией позиционирования.
Конструкция и принцип действия
Станок настольного типа состоит из корпуса с передней бабкой, где устанавливаются электропривод, пульт управления с микропроцессором, автоматическая задняя бабка, сменные смоточно-натяжные устройства. Система раскладки провода на базе шагового двигателя и ШВП.
Станок обеспечивает регулирование шага раскладки провода на ходу и автоматический подбор оптимальной, допустимой скорости намотки конкретной катушки.
Введение программы намотки производится оператором средней квалификации.
Защитный экран, удобное обслуживание, эстетический внешний вид создают благоприятные и безопасные условия для работы оператора.
Схема управления станка состоит из:
- Контролера управления параметрами раскладки и намотки
- Сервопривода для плавного разгона, торможения, позиционирования двигателя шпинделя
- Драйверов для управления шаговыми двигателями системы автоматической раскладки и задней бабки
- Педали
- Сенсорной панели и пульта управления
Условия эксплуатации
Температура окружающей среды от +10 до +350 C;
воздушная среда — невзрывоопасная;
Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Технические данные
| Наибольший крутящий момент, Нм | |
| I-я ступень | 12...3,2 |
| II-я ступень | 3,0...0,8 |
| Частота вращения шпинделя, об/мин | |
| I-я ступень | 0...1100 |
| II-я ступень | 0...4400 |
| Максимальная диагональ (диаметр) наматываемой катушки, мм | 200 |
| Максимальное количество одновременно наматываемых проводов, шт | 4 |
| Диаметры наматываемых проводов при максимальной диагонали наматываемой катушки (200мм), по меди, мм | 4 х 0,05...0,8 либо 1 х 0,05...1,7 |
| Максимальный диаметр наматываемых проводов при половинной диагонали наматываемой катушки (100мм), по меди, мм | 2,0 |
| Максимальный диаметр наматываемых пластиковых проводов при половинной диагонали наматываемой катушки (100мм), мм | 5,0 |
| Шаг раскладки, мм | 0,05...2,0 |
| Максимальная длина шаблона (хода раскладки), мм | 300 |
| Напряжение питания, В | 220 |
| Максимальная потребляемая мощность, кВт | 0,85 |
| Вес станка (намоточное устройство), кг | 95 |
| Вес станка со столом, смоточным и натяжными устройствами, кг | 190 |
| Габариты станка (намоточное устройство), мм ДхШхВ | 1200 х 500 х 500 |
| Габариты станка со столом, смоточным и натяжными устройствами, мм | 1300 х 750 х 1700 |

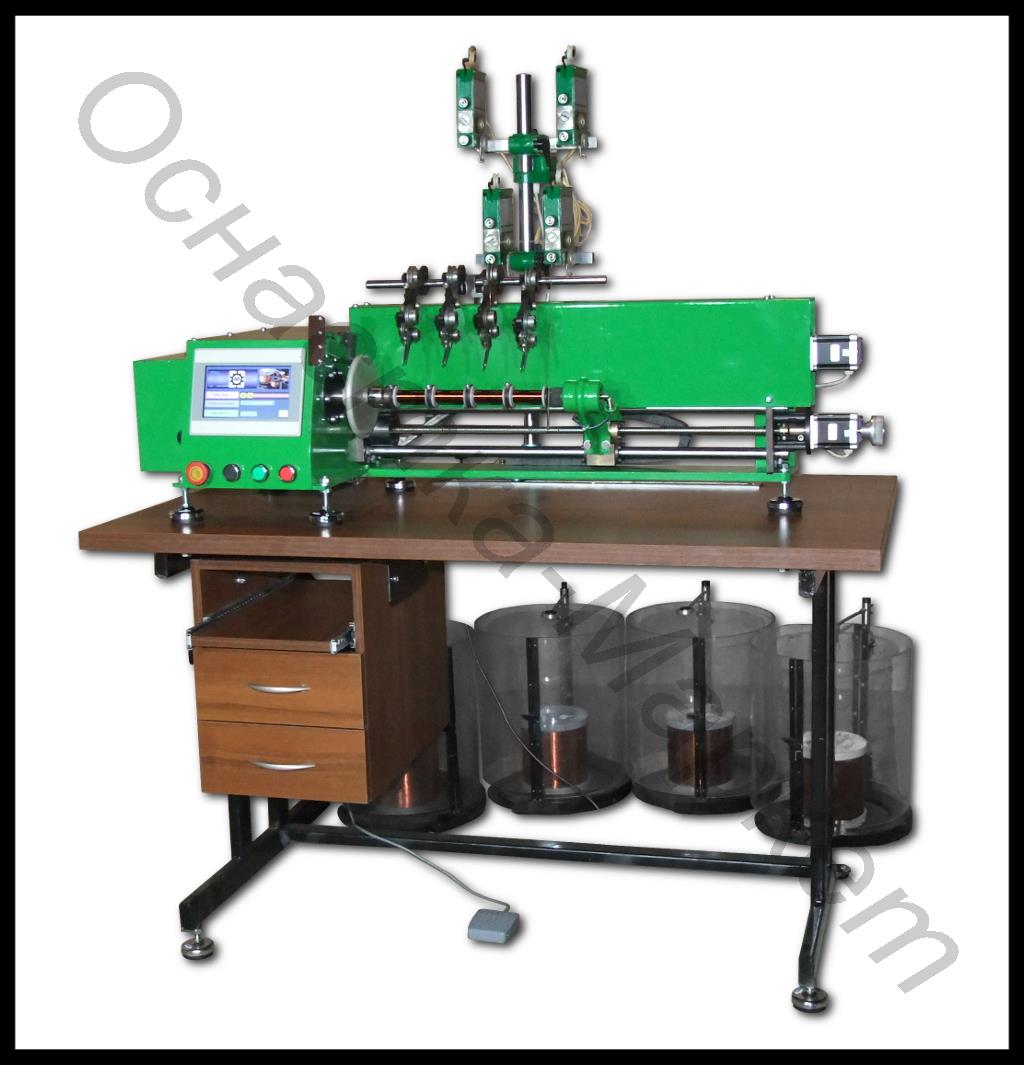

Станок РЯД-03 (на фото сверху) обеспечивает намотку электроаппаратных катушек проводом диаметром 0,04-2,0 мм на каркасы диаметром до 200 мм при условии заказа необходимых приспособлений и устройств
Станок РЯД-03 состоит из следующих частей:
- устройство намоточное, черт. АМ15.00.000, - 1 шт.
- стол, черт. ЫБМ4.135.419 - 1 шт.
- стойка, черт.ЫБМ4.115.205, для крепления смоточных и натяжных устройств – 1 шт.
Устройства и приспособления
Устройства и приспособления которые заказываются и поставляются, за отдельную плату, для укомплектования станка
Устройство смоточное, черт. ЫБМ2.390.079 для осевой смотки проводов с тарных катушек диаметром до 125 мм
Устройство смоточное напольное, черт. ЫБМ2.390.080 для осевой смотки проводов с тарных катушек диаметром от 125 до 355мм
Устройство натяжное, черт. ЫБМ3.740.067 для проводов диаметром 0,04 – 0,12 мм, усилие натяжения 0,05 – 1,1 Н (5– 112 Гс).
Устройство натяжное, черт. ЫБМ3.740.068 для проводов диаметром 0,07 – 0,29 мм, усилие натяжения 0,3 – 7,0 Н (30-715 Гс)
Устройство натяжное, черт. ЫБМ3.740.069 для проводов диаметром 0,22 – 1,7 мм, усилие натяжения 5,0 – 80 Н (510-8100 Гс)
Механизм раскладки, черт. ЫБМ3.773.036 для проводов диаметром от 0,02 до 0,3 мм
Механизм раскладки, черт. ЫБМ3.773.037 для проводов диаметром 1,5 – 2,0 мм
Механизм раскладки, черт. ЫБМ3.773.041 универсальный для проводов диаметром 0,04 – 2,0 мм
Для намотки одной катушки необходимо заказывать станок РЯД-03 – 1 шт., смоточное устройство одного или двух типов по 1 шт. (в зависимости от размеров используемых тарных катушек), устройство натяжное одного или нескольких типов по 1 шт. (исходя из диаметров наматываемых проводов), соответствующий раскладчик –1 шт.
При одновременной (параллельной) намотке двух и больше катушек необходимо заказывать станок и соответственно два и больше смоточных и натяжных устройств, раскладчика.
