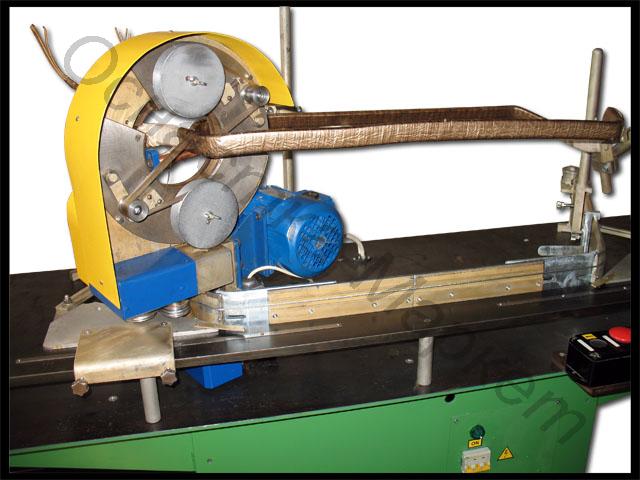

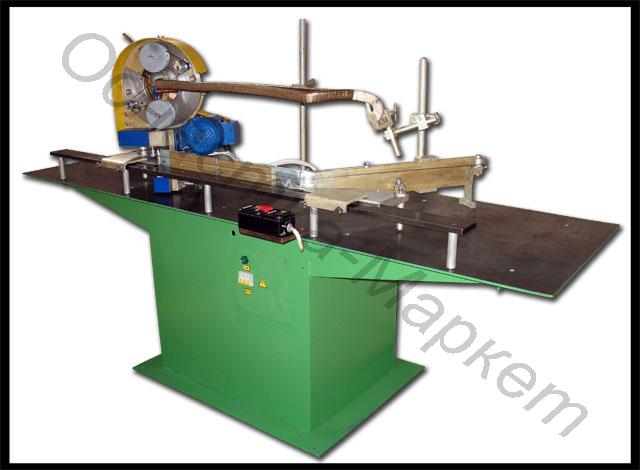

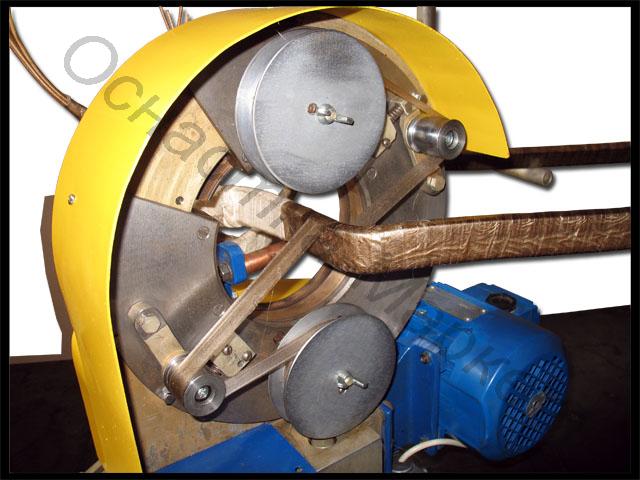

Станок ИСС-2М для изолирования лентой статорных секций


Назначение

Станок ИСС-2М предназначен для наложения корпусной изоляции на статорные катушки (секции) крупных электрических машин. Станок может применяться как при изготовлении, так и при ремонте крупных электрических машин.

Технические характеристики

Длина изолируемой секции, мм 450 – 2000
Длина пазовой части изолируемой секции, мм 320 – 1250
Ширина изолируемой секции, мм 200 – 500
Радиус перехода пазовой части к эвольвенте, мм не менее 50
Угол перехода с пазовой части изолируемой секции на лобовую, град 35 – 65
Наименьшее сечение изолируемой секции, мм 5 х 20
Наибольшее сечение изолируемой секции, мм 20 х 40
Скорость изолировки, м/мин 3,16
Шаг наложения изоляции, мм 10
Частота вращения обмоточных розеток, с-1 (об/мин) 4,9 (294)
Ширина изолирующей ленты, мм 20
Наружный диаметр рулона изолирующей ленты, мм 110
Внутренний диаметр рулона изолирующей ленты, мм 30
Привод Электрический
Тип двигателя АИР 63В4У3
Напряжение, В 380
Мощность, кВт 0,37
Частота вращения, с-1 (об/мин) 23,2 (1395)
Габаритные размеры, мм 2400 х 850 х 1380
Масса, кг 292±10
