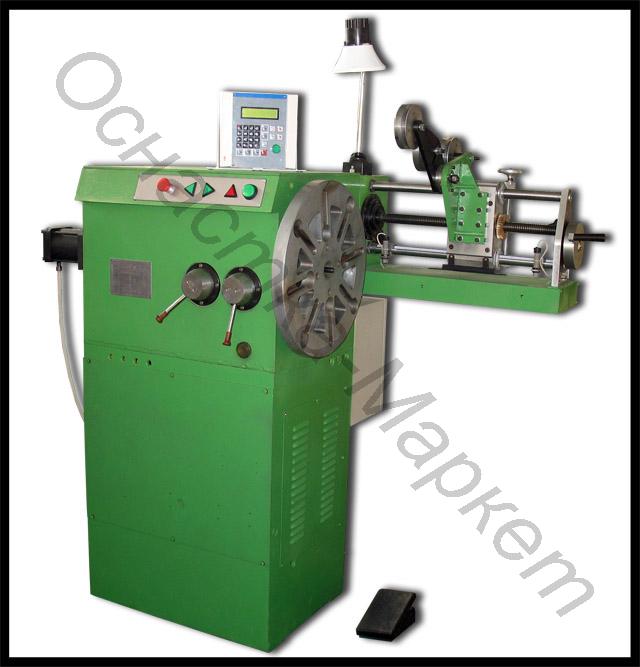

Станок для намотки катушек НК3-1А
Назначение
Станок НК3-1А предназначен для намотки катушек изолированными проводами с механической раскладкой витков.
Станок состоит из станины, передней бабки, раскладчика, блока привода планшайбы, электрооборудования. Катушка наматывается посредством вращающегося шаблона, раскладка витков выполняется с помощью раскладчика, который перемещается вдоль оси шаблона. Намотка осуществляется в автоматическом и полуавтоматическом режимах.
Станок оснащен пневматическим устройством для прижима щеки шаблона, что облегчает крепление шаблона.
Технические данные
| Частота вращения планшайбы, об/мин | до 320 (770*) |
| Максимальный крутящий момент, Н.м | 400 |
| Направление вращения планшайбы | реверсивное |
| Длина хода раскладчика, мм | до 300 |
| Предел диаметра намотки, мм | 600 |
| Усилие прижима шаблона, Н | 4000 |
| Диаметр наматываемого провода, мм | 0,5…6 |
| Размеры прямоугольного провода, мм | |
| ширина | 2…8 |
| толщина | 0,5…5 |
| Количество одновременно наматываемых проводов | 1 |
| Максимальное число витков в катушке | 5000 |
| Привод | электромеханический |
| Мощность, кВт | 2,4 |
| Габаритные размеры, мм | 1680х830х1610 |
| Масса, кг | 900 |
* Скорость достигается за счет сменных шкивов.
Со станком рекомендуется применять устройства согласно приведенной таблицы:
| Наименование | Обозначение | Применяемость |
| 1. Устройство смоточно-натяжное | 93.099.00.000 | для проводов круглого сечения, поставляемых в катушках |
| 2. Устройство натяжное Т2П31А | 93.188.00.000 | для изолированного провода прямоугольного и круглого сечения при намотке в один провод |
| 3. Устройство смоточное С2В41А | 93.142.00.000 | для проводов прямоугольного и круглого сечения, поставляемых на барабанах |
| 4. Устройство натяжное Т1П32А | 93.172.00.000 | для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов |
