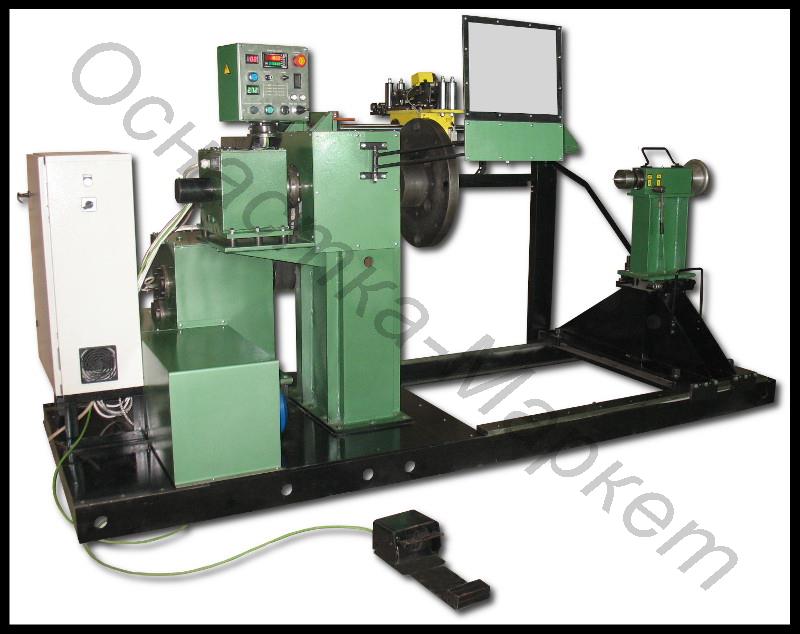

Станок НК-АР800-800



Общие сведения

Станок в комплекте со специальной оснасткой предназначен для намотки катушек круглым и прямоугольным проводом (шинкой), лентой с алюминиевого, медного и др. материала.

Конструкция и принцип действия

Станок выполняет как рядовую намотку провода так и спиральную намотку (без раскладки).

Для получения необходимого натяга провода и качественной намотки, станок должен эксплуатироваться вместе с соответствующими шаблонами, смоточными и натяжными устройствами.

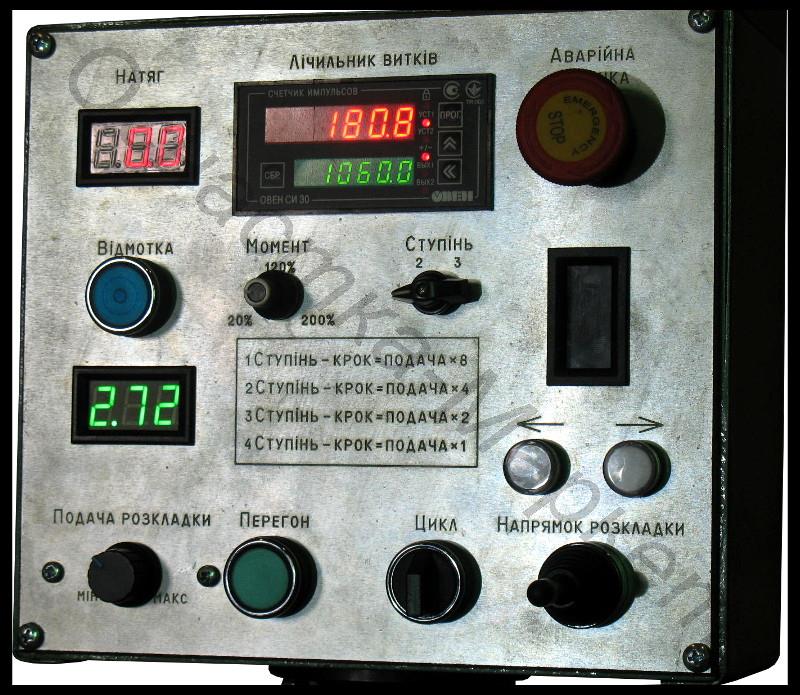

В станке применяется высокоэкономичный главный привод с широким диапазоном ограничительных моментов и скоростей, что упрощает механическую конструкцию главной передачи, увеличивая ее надежность.

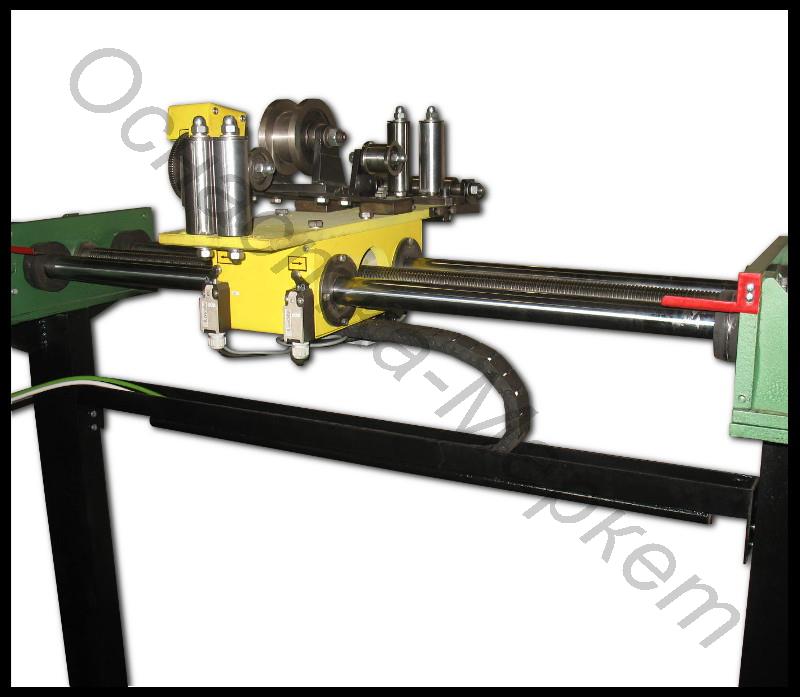

Для раскладчика применяется высокомоментный шаговый двигатель с шарико-винтовой передачей, что значительно упрощает его механическую конструкцию и обеспечивает широкий диапазон шага раскладки. Откидная задняя бабка позволяет снимать намоточные катушки с шаблона не открепляя его от планшайбы.

Станок может применяться в различных отраслях промышленности для намотки разных материалов. При этом заказывается и изготавливается оснастка в соответствии с требованиями заказчика

Основные технические характеристики

Наибольший крутящий момент, Н.м
     1 ступень 1600
     2 ступень 800
     3 ступень 400
     4 ступень 200
Частота вращения шпинделя, об/мин.
     1 ступень 0…22
     2 ступень 0…44
     3 ступень 0…88
     4 ступень 0…176
Диапазон установки ограничительного момента в пределах одной ступени % 20…200
Наибольшее количество витков (слоев) 99999,9
Максимальная диагональ (диаметр) наматываемой катушки, мм 800
Диаметр планшайбы, мм 500
Диаметр зоны намотки, мм 800
Шаг раскладки, мм
     1 ступень 3,6…36
     2 ступень 1,8…18
     3 ступень 0,9…9
     4 ступень 0,45…4,5
Погрешность задаваемого шага раскладки % 2,5
Длина хода раскладчика, мм 800
Тип трансмиссий Редуктор, коробка передач, ШВП
Максимальная потребляемая мощность, кВт 5,5
Суммарное максимальное сечение шинки (провода) при максимальной диагонали (диаметре) наматываемой катушки (500 мм), мм2 240
Напряжение питания, В 3 х 380
Масса, кг 1600±10
Габариты, мм 3000 х 1500 х 1500

Со станком рекомендуется применять устройства согласно таблице:


Наименование
Обозначение
Применяемость
1. Устройство смоточно-натяжное
93.099.00.000
для проводов круглого сечения, поставляемых в катушках
2. Устройство натяжное Т2П31А
93.188.00.000
для изолированного провода прямоугольного и круглого сечения при намотке в один провод
3. Устройство смоточное С2В41А
93.142.00.000
для проводов прямоугольного и круглого сечения, поставляемых на барабанах
4. Устройство натяжное Т1П32А
93.172.00.000
для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов
