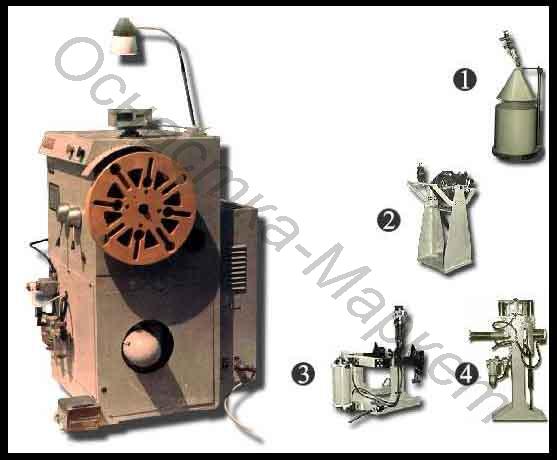

Станок для намотки катушек НШ8–2А
Общие сведения
Станок предназначен для намотки катушек без механической раскладки витков. Управление станком возможно как программное, так и ручное. Система управления станком предусматривает защиту и блокировку от токов короткого замыкания и от перегрузок.
Конструкция и принцип действия
Основные узлы станка: станина, передняя бабка, механический счетчик числа витков, привод управления шаблонами, электрооборудование . Намотка осуществляется на вращающийся шаблон. Электрическая схема привода шпинделя обеспечивает плавный пуск и останов шпинделя.
Условия эксплуатации
Температура окружающей среды от +150 до +300 С; воздушная среда - невзрывоопасная; климатическое исполнение УХЛ; категория размещения 4 по ГОСТ 15150-69.
Технические данные
| Частота вращения планшайбы, об/мин | до 275 |
| Максимальный крутящий момент, Н.м | 1600 |
| Направление вращения планшайбы | реверсивное |
| Диаметр планшайбы станка, мм | 500 |
| Предел диаметра намотки, мм | до 1800 |
| Диаметр наматываемого провода, мм | до 6 |
| Размеры прямоугольного провода, мм | |
| ширина | 2…10 |
| толщина | 2…5 |
| Мощность, кВт | 2,5 |
| Напряжение питания, В | 380 х 50 Гц |
| Габаритные размеры, мм | 1115 х 880 х 1430 |
| Масса, кг | 970 |
