Шаблоны намоточные раздвижные

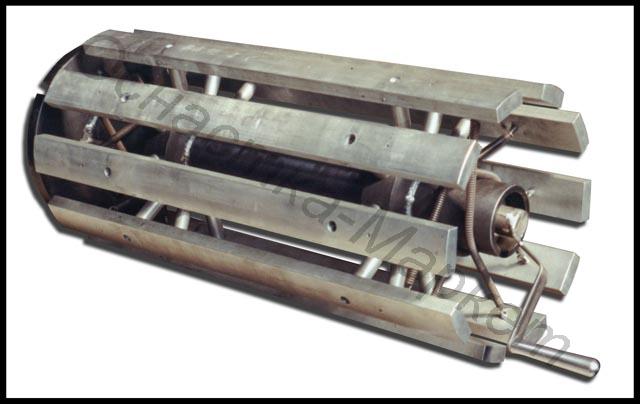

ШНР-150/250, ШНР-250/380

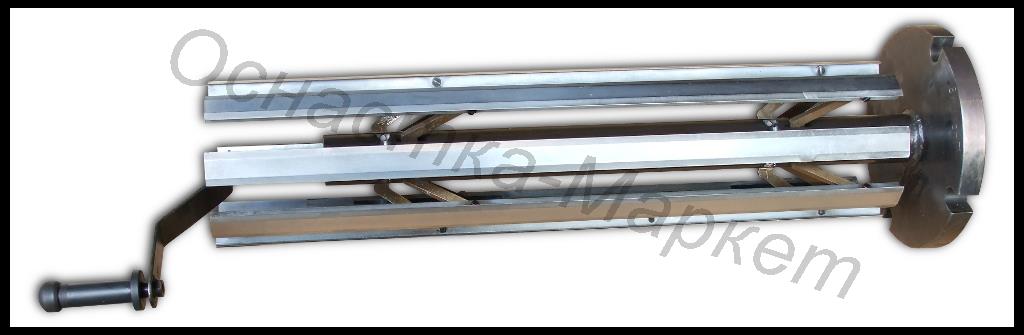

ШНР-85/210
Назначение
Шаблоны намоточные раздвижные предназначены для намотки катушек трансформаторов.
Шаблоны применяются с намоточными станками мод. НК-СР700-800, НК-АР1200-1400.
Принцип работы
Шаблон крепится к планшайбе намоточного станка болтами и поддерживается центром задней бабки.
Наладка внутреннего диаметра катушки на шаблонах ШНР-150/250 и ШНР-250/380 производится путем вращения винтов, а на шаблоне ШНР-85/210 - путем вращения вала с дисками,которые действуют на рычаги.
Регулирование диаметра шаблона при снятии катушки производится путем вращения штока. При необходимости возможно регулирование конусности и радиального биения шаблона.
Параметры обрабатываемого изделия
| Технические характеристики | ШНР-85/210 | ШНР-150/250 | ШНР-250/380 |
| Диаметр наматываемого провода, мм, медь/алюминий | 0,5...8/0,5...12 | 0,5...8/0,5...12 | 0,5...8/0,5...12 |
| Размеры прямоугольного провода, мм | |||
| ширина, медь/алюминий | 2...8/2...25 | 2...8/2...20 | 2...8/2...35 |
| толщина, медь/алюминий | 0,5...5/0,5...8 | 0,5...5/0,5...8 | 0,5...5/0,5...8 |
| Min внутренний диаметр катушки, мм | 85 | 150 | 250 |
| Max внутренний диаметр катушки, мм | 210 | 250 | 380 |
| Длина наматываемой катушки, мм | 800 | 800 | 800 |
| Вес, кг | 35 | 50 | 75 |
