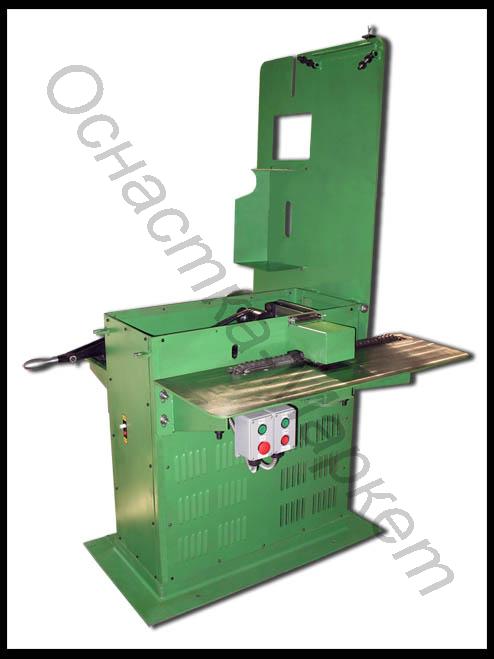

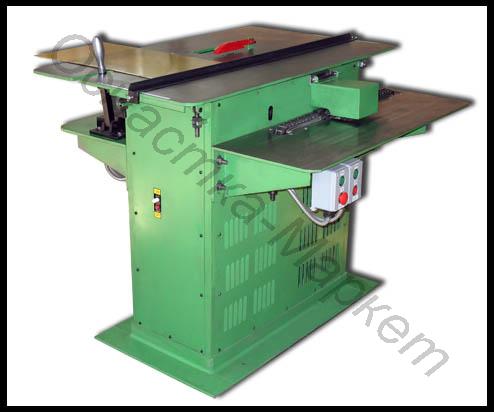

Станок для изготовления пазовых клиньев высоковольтных электродвигателей СПК-01
 |
|
|
|
 |
Назначение и область применения

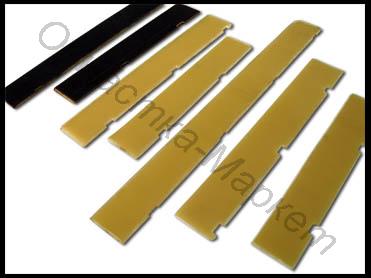

Станок предназначен для изготовления пазовых клиньев толщиной до 6 мм из гетинакса, текстолита, стеклотекстолита и других материалов для высоковольтных электродвигателей
Станок может быть использован в мастерских по ремонту высоковольтных электродвигателей как на электростанциях, так и в ремонтных предприятиях
Состав станка и технические характеристики
Станок состоит из следующих составных частей:
- Корпус с приводным устройством, в котором размещаются приводы всех шпинделей
- Стол верхний, на который происходит разделка листа на заготовки клиньев

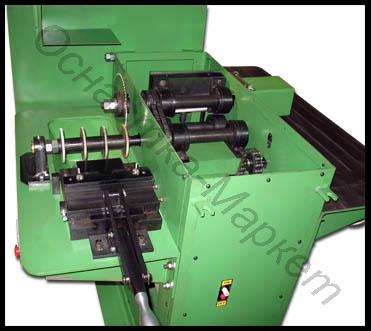

- Стол правый, на котором производится нарезание клиньев с помощью фасонных фрез

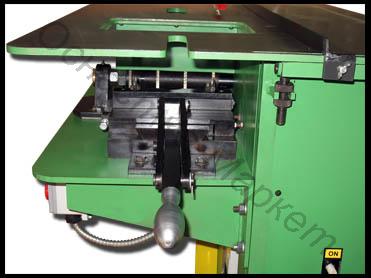

- Стол левый, на котором производится фрезерование вентиляционных пазов клиньев
| Предельные размеры изготавливаемых клиньев | |
| длина | до 250 мм |
| ширина | 17, 20, 24 |
| высота | до 6 мм |
| Стол верхний | |
| число оборотов верхнего шпинделя | 500 об/мин |
| выход фрезы над столом наибольший | 12 мм |
| выход фрезы над столом наименьший | 5 мм |
| подача ручная | 2 м/мин |
| рабочая площадь стола | 720x1200 мм |
| Стол правый | |
| число оборотов верхнего шпинделя | 500 об/мин |
| число оборотов нижнего шпинделя | 500 об/мин |
| подача механическая | 1 м/мин |
| зазор между фрезами | 0,2 мм |
| рабочая площадь стола | 360x1020 мм |
| Стол левый | |
| число оборотов среднего шпинделя | 500 об/мин |
| подача ручная | 2 мм/с |
| рабочая площадь стола | 360x820 мм |
| Привод движения шпинделей | |
| электродвигатель AИP100L6 | 2,2 кВт, 380 В, 1000 об/мин |
| Привод движения цепи | |
| электродвигатель АИР71А6 | 0,37 кВт, 380 В, 1000 об/мин |
| Габариты | |
| длина | 1380 мм |
| ширина | 1080 мм |
| высота | 1035 мм |
| Масса | 414 кг |
