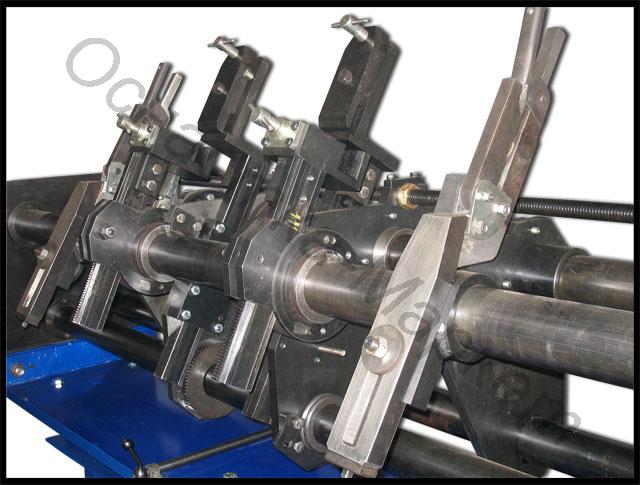

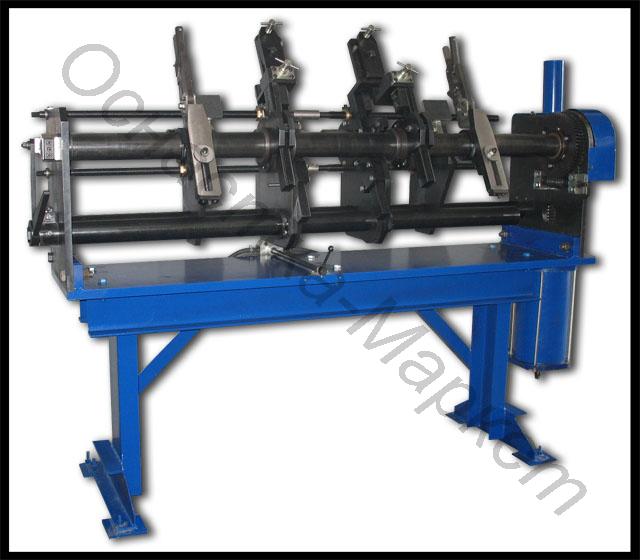

Установка для растяжки катушек статора электродвигателей УРС-1

Назначение

Установка предназначена для растяжки жестких секций катушек статора электродвигателей с высотой оси вращения Н=160...290(1000)мм.

Установка обеспечивает возможность переналадки по длине катушки, шагу по пазам и по диаметру расточки статора.

Техническая характеристика

Угол растяжки катушки, град. 12...120
Радиус по расточке статора, мм 160...290(1000)
Длина пазовой части, мм 240...1300
Полная длина катушки, мм 460...1500
Сечение пазовой части, мм
   высота 8...50
   толщина 1,8...16
Радиусы съемных пальцев, фиксирующих лобовые части, мм 10,15,20
Рабочее давление в пневмосети, Мпа 0,6...0,8
Вращающий момент на рабочем валу, Нм 1500...2300
Время переналадки до 30мин
Технологическое время до 5мин
Время обработки одной секции до 30с
Машинное время до 2с
Габаритные размеры, мм
   длина 2100
   ширина 1000
   высота 2100 max
Масса установки, кг 900±10

Базовая модель установки растяжки секций катушек статора электродвигателей обеспечивает радиус по расточке статора от 160 до 290мм.

Для установления радиуса нижней ветви по расточки статора и для установки положения зажимов верхней ветви катушек относительно нижней используют штанги - верхнюю и нижнюю, а также держатели штанг и подушки.


Радиус, в мм:

от 160 до 290 - Штанга верхняя УРС 19.01.005Е (L=340мм) и Штанга нижняя УРС 19.01.006Е (L=680мм)

- Держатель УРС19.02.001 (L=950мм) и Подушка (L=415мм)


Для радиуса по расточке статора от 200 до 1000мм используются сменные штанги и сменные держатели штанг и подушки.

Радиус, в мм:

от 260 до 390 - Штанга верхняя УРС 19.01.005И (L=430мм) + штанга нижняя, держатель и подушка с предыдущего комплекта;

от 390 до 500 - Штанга верхняя УРС 19.01.005И (L=430мм) + переходник УРС 19.01.035 и Штанга нижняя УРС 19.01.006Е (L=680мм)

- Держатель УРС19.02.001А (L=1310мм) и Подушка (L=800мм)

от 500 до 660 - Штанга верхняя УРС 19.01.005К (L=680мм) и Штанга нижняя УРС 19.01.006Ж (L=1220мм)

- Держатель УРС19.02.001А (L=1310мм) и Подушка (L=800мм)

от 600 до 780 - Штанга верхняя УРС 19.01.005К (L=680мм) + переходник УРС 19.01.035 и Штанга нижняя УРС 19.01.006Ж (L=1220мм)

- Держатель УРС19.02.001А (L=1310мм) и Подушка (L=800мм)

от 790 до 1000 Штанга верхняя УРС 19.01.005Ж (L=970мм) и Штанга нижняя УРС 19.01.006Ж (L=1220мм)

- Держатель УРС19.02.001А (L=1310мм) и Подушка (L=800мм)
