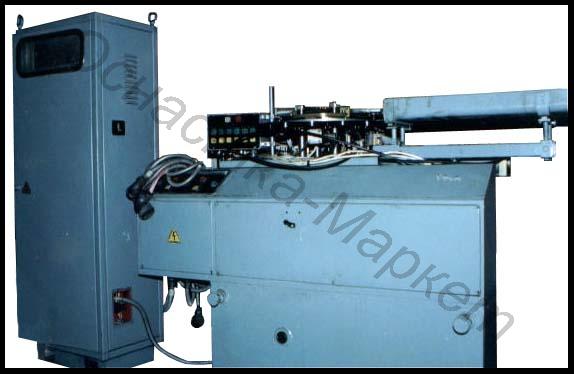

Станок для намотки катушек непосредственно на полюсы сердечников статоров СНС25-50
Общие сведения
Станок СНС25-50 предназначен для непосредственной намотки катушек в пазы статоров с явно выраженными полюсами. Может использоваться в ] производстве коллекторных (универсальных) и однофазных асинхронных двигателей малой мощности.
Конструкция и принцип работы
Станок состоит из станины, переднего корпуса, механизма главных движений, пневмосистемы, электрооборудования. Работает по принципу намотки провода непосредственно в пазы статора. Имеет две рабочие позиции, на которых производится обмотка статора. В зависимости от типоразмера статора на станок устанавливается специальная оснастка, обеспечивающая получение заданных параметров обмотки.
Технические данные
| Максимальная скорость намотки, двойные ходы/мин | 1500 |
| Максимальная длина продольного хода проводоводителя, мм | 250 |
| Максимальный угол качания намоточной головки, град | 180 |
| Размеры наматываемого статора, мм: | |
| наружный диаметр | 50…140 |
| внутренний диаметр | 25…70 |
| длина | 10…70 |
| Число одновременно наматываемых статоров | 2 |
| Число одновременно наматываемых катушек | 2; 4 |
| Максимальное число витков в катушке | 9999 |
| Диаметр провода по меди, мм | 0,1…0,7 |
| Число параллельных проводов в катушке | 1 |
| Число параллельных проводов в катушке | 1 |
| Установленная мощность электродвигателя, кВт | 3,8 |
| Габаритные размеры, мм | 1505х935х905 |
| Масса, кг | 1600 |
