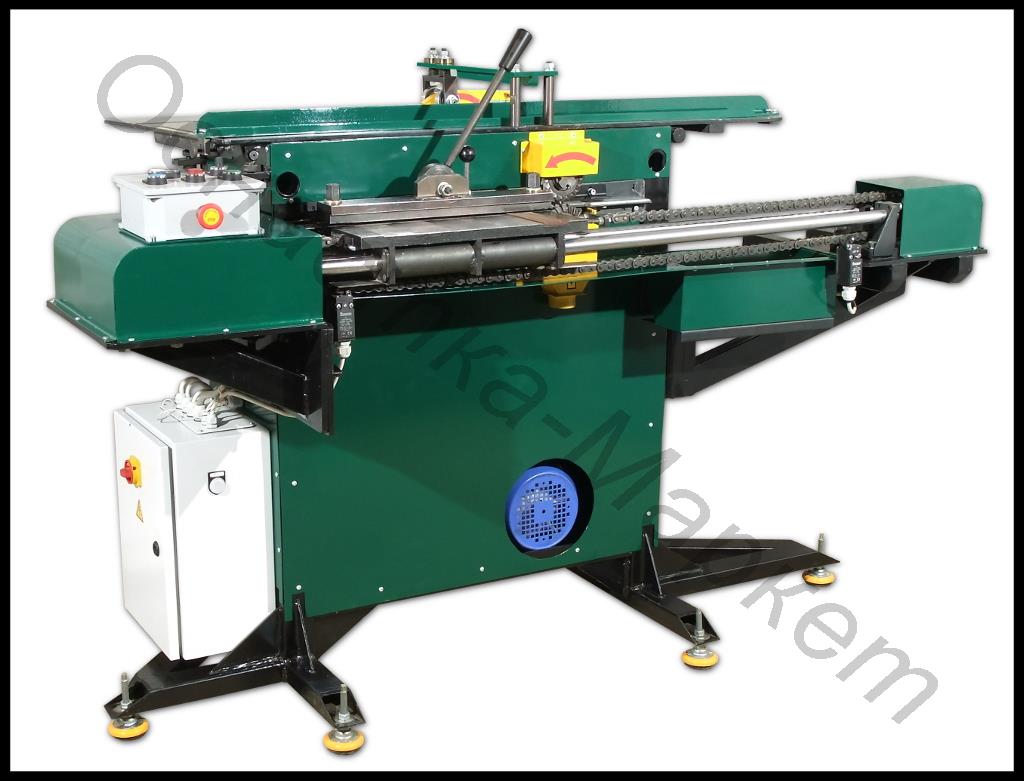

Станок для изготовления пазовых клиньев СПК-02
 |
|
 |
 |
Общие сведения об изделии
Станок предназначен для изготовления пазовых клиньев толщиной до 6 мм из гетинакса, текстолита, стеклотекстолита и других материалов для высоковольтных электродвигателей
Станок может быть использован в мастерских по ремонту высоковольтных электродвигателей как на электростанциях, так и в ремонтных предприятиях
Технические характеристики
| Габариты | |
| длина, мм | 1820 |
| ширина, мм | 870 |
| высота, мм | 1020 |
| масса, кг | 500 |
| Привод движения шпинделей | |
| электродвигатель AИP100L6 | 2,2 кВт, 380 В, 1000 об/мин |
| Привод движения цепи | |
| электродвигатель АИР71В6 | 0,55 кВт, 380 В, 1000 об/мин |
| Стол верхний | |
| число оборотов верхнего шпинделя, об/мин | 500/2000 |
| выход фрезы над столом наибольший, мм | 12 |
| выход фрезы над столом наименьший, мм | 5 |
| максимальная толщина материала, мм | 6 |
| подача ручная, м/мин | 2 |
| рабочая площадь стола, мм | 720x1200 |
| Каретка | |
| число оборотов верхнего шпинделя, об/мин | 500 |
| число оборотов нижнего шпинделя, об/мин | 500 |
| подача полуавтоматическая, м/мин | 1 |
| зазор между фрезами, мм | 0,2 |
| размер заготовки максмальный, мм | 350х700 |
| ширина заготовок, мм | 10...25 |
