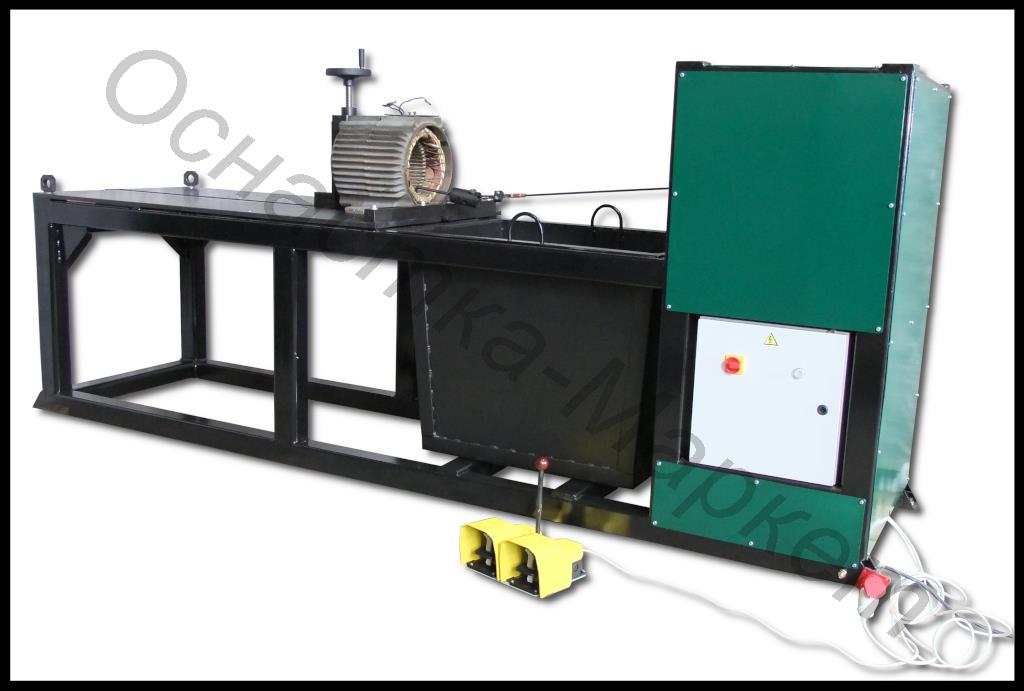

Установка СВО-01
|
Назначение
Установка предназначена для удаления обмоток статоров асинхронных электродвигателей при их ремонте
Принцип работы
Принцип работы установки заключается в удалении обмоток статора силовым механизмом (усилие до 1т) при помощи крюка. При этом, сам статор предварительно устанавливается и надежно закрепляется на столе установки.
В качестве механизма удаления применяется лебедка с тросом и направляющие ролики.
Управление механизмом удаления и всей установкой происходит одним оператором с помощью педали . Педаль установки двойного типа предназначена для реверсивного управления механизмом удаления, то есть для перемещения крюка в двух направлениях: "реверс" и "удаление".
Удаленные части обмотки падают в контейнер , который предназначен для их накопления.
Технические характеристики
| Типоразмеры статоров по оси вращения, мм | от 90 до 355 |
| Длина статора максимальная, мм | 1200 |
| Диаметр статора, мм | 112...800 |
| Напряжение питания, В | 380 |
| Усилия удаления, кгс | 500/1000 |
| Габариты, мм | 3300×860×1400 |
| Маса, кг | 840±10 |
