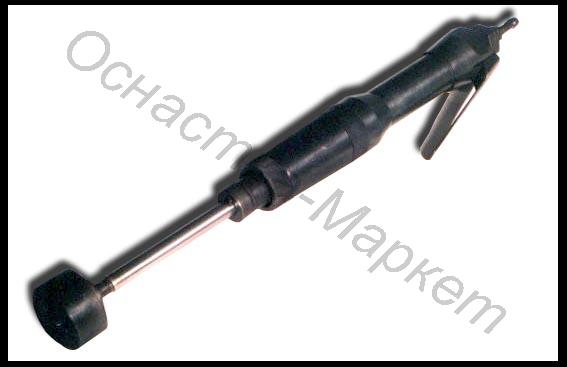

Трамбовки пневматические виброзащитные ТПВ-3А, ТПВ-5А, ТПВ-5АУ
Назначение
Трамбовка пневматическая виброзащищенная ТПВ-3А верстачного типа предназначена для уплотнения формовочных смесей в литейном производстве при изготовлении мелких стержней и форм.
Трамбовка пневматическая виброзащищенная ТПВ-5А и ТПВ-5АУ предназначены для уплотнения формовочных смесей в литейном производстве при изготовлении средних стержней и форм при толщине насыпного слоя до 200 мм, а также подбивки поверхностей форм после машинной формовки. Они могут применяться как в верстачном, так и напольном варианте.
Трамбовка ТПВ5-АУявляется универсальной – сменная вставка в конструкции позволяет изменить ее общую длину
Технические характеристики трамбовок
| Технические данные | ТПВ-3А | ТПВ-5А | ТПВ-5АУ |
| Частота ударов в мин | 1300 | 1000 | 1000 |
| Энергия ударов (Дж) | 2,5 | 4 | 4 |
| Длина (мм) | 400 | 630 | 1105 |
| Вес (кг) | 3 | 6 | 7,5 |
| Расход воздуха (м3/мин) | 0,3 | 0,4 | 0,4 |
| Диаметр поршня (мм) | 22 | 28 | 28 |
| Ход поршня (мм) | 110 | 155 | 155 |
| Давление воздуха на входе в трамбовку | 0,5 МПа (5 кгс/см2) | 0,5 МПа (5 кгс/см2) | 0,5 МПа (5 кгс/см2) |
