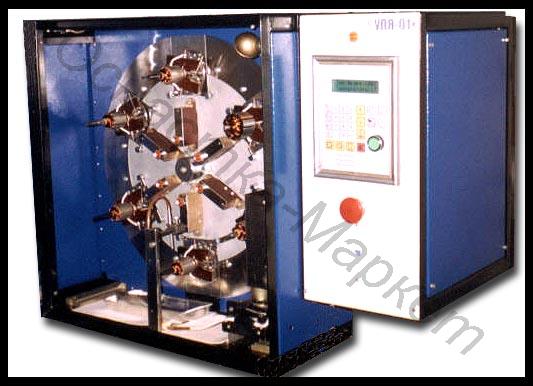

Установка пропитки якорей УПЯ-01
Назначение
Установка УПЯ-01 настольная, роторного типа (6-и позиционная) предназначена для капельной пропитки и токовой сушки якорей электродвигателей с диаметром коллектора 15-25мм и общей длиной (от торца коллектора до противоположного конца вала) не более 130мм.
Пропиточный состав - лак без растворителей или компаунд.
позиция 1 - загрузка-выгрузка якоря;
позиция 2 - подогрев якоря перед пропиткой;
позиция 3 - прокапывания;
позиция 4, 5, 6 - сушка.
Операции загрузки-выгрузки якорей - ручные. Остальные операции выполняются в автоматическом режиме. Система управления установкой собрана на базе микроконтроллера.
Установка дает возможность пропитывать разные типы якорей. Данные о параметрах техпроцесса каждого типа якорей заносится в запоминающее устройство системы управления. Выбор параметров производится автоматически после ввода типа пропитываемого якоря. Система управления автоматически корректирует параметры техпроцесса в зависимости от температуры в помещении. Установка должна эксплуатироваться в закрытом помещении с температурой 10-350 С.
Основные технические характеристики
| 1. Напряжение нагрева якорей (регулируется), В | 2-12 |
| 2. Скорость вращения якорей, об/мин | 20-40 |
| 3. Угол наклона якоря на позиции пропитки, град | 0-20 |
| 4. Время такта, сек | 0-400 |
| 5. Производительность не менее, шт/час | 15 |
| 6. Время прокапывания, сек | 0 - 200 |
| 7. Габаритные размеры, мм | |
| длина | 1000 |
| ширина | 550 |
| высота | 700 |
| 8. Масса, кг | 150 |
| 9. Установленный срок службы до капитального ремонта, лет, не менее | 5 |
| 10. Уровень звука, дБ, не более | 80 |
| 11. Напряжение питания | 220 В, 50Гц, трехпроводная сеть |
| 12. Потребляемая мощность, ВА | 800 |
