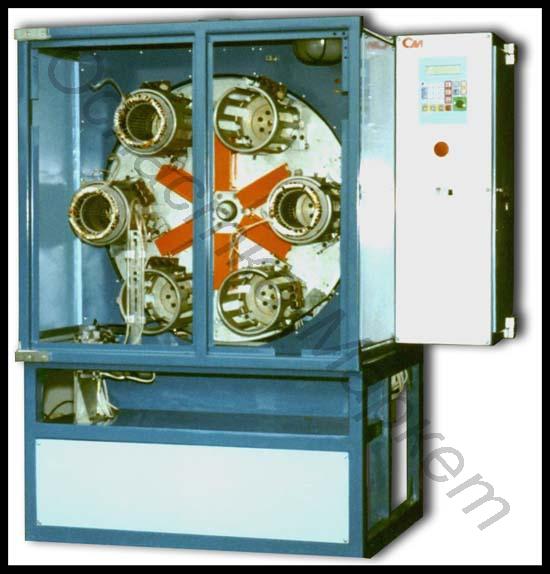

Установка пропитки статоров УПС-01
 |
 |
 |
|
Назначение
Установка УПС-01 предназначена для пропитки и сушки статоров асинхронных двигателей с диаметром статора 168 мм и общей длиной пакета статора не более 180 мм.
Пропиточный состав - лак без растворителей или компаунд.

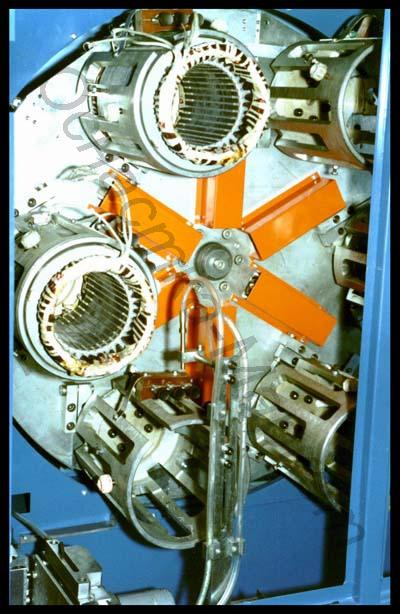

Позиция 1 – загрузка-выгрузка статора;
позиция 2 – прогрев перед пропиткой;
pпозиция 3 – прокапывание;
позиция 4, 5, 6 – сушка.

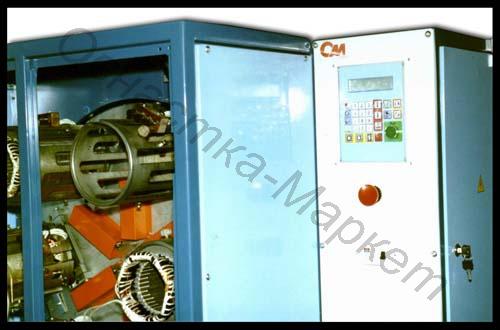

Операции загрузки-выгрузки статоров – ручные. Остальные операции выполняются в автоматическом режиме. Система управления установкой собрана на базе микроконтроллера.
Установка дает возможность пропитывать разные типы статоров. Данные о параметрах техпроцесса каждого типа статоров заносится в запоминающее устройство системы управления. Выбор параметров производится автоматически после ввода типа пропитываемого статора. Система управления автоматически корректирует параметры техпроцесса в зависимости от температуры в камере установки. Установка должна эксплуатироваться в закрытом помещении с температурой 10-350 С.
Основные технические характеристики
| Напряжение нагрева статоров (регулируется), В | 10 – 80 |
| Скорость вращения статоров, об/мин | 20 – 40 |
| Угол наклона статора на позиции пропитки, град | 0 – 20 |
| Время такта, сек | 0 – 999 |
| Производительность не менее, шт./час | 15 |
| Время прокапывания, сек | 0 – 400 |
| Габаритные размеры, мм | |
| длина | 1000 |
| ширина | 900 |
| высота | 1700 |
| Масса, кг | 500 |
| Установленный срок службы до капитального ремонта, лет, не менее | 5 |
| Уровень звука, дБ, не более | 80 |
| Установка работает от сети | 380В, 50Гц |
| Установленная мощность, кВА | 12 |
