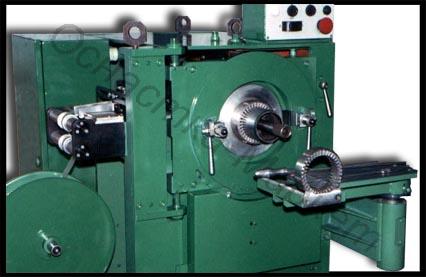

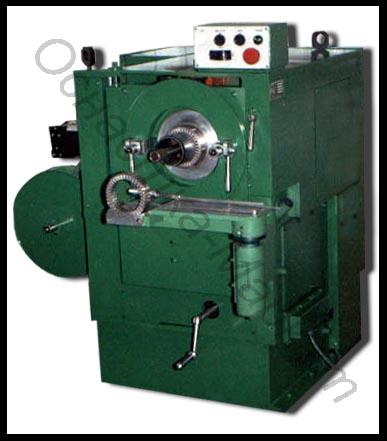

Станки пазоизолировочные ИС-23А, ИС-45А
 |
 |
Общие сведения
Станки ИС-23А, ИС-45А предназначены для изолирования коробами с манжетами пазов статоров электрических машин. На станках применяются рулонные однослойные пленочные многокомпонентные материалы (полиэтилентерефталатная пленка, пленкоэлектрокартон, пленкосинтокартон, тривольтерм и др.). Станки высокопроизводительны, обеспечивают качественное изолирование, универсальны и надежны в работе, просты в эксплуатации и переналадке.
Конструкция и принцип действия
Основные узлы станков: привод; исполнительные механизмы – подачи материала, резки изоляционного материала и формования из него короба, переталкивания короба в паз, поворота статорной головки; бухтодержатель, электрооборудование. Рулон изоляционного материала устанавливается на бухтодержатель , конец ленты вводится в подающее устройство станка. При включении станка лента протягивается между манжетообразующими фильерами и подается в штампоформующее устройство, где отрезается материал и формуется пазовый короб. Толкатель переталкивает короб в паз статора, затем сердечник, закрепленный на статорной головке, поворачивается на угол пазового шага. После изолирования всех пазов статора станок автоматически останавливается.
Условия эксплуатации
Температура окружающей среды от +100 до +350 С; воздушная среда невзрывоопасная; климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69
Технические данные
| ИС-23А | ИС-45А | ||
| Скорость изолирования, паз/мин | 120…150 | 60…80 | |
| Размеры сердечника, мм | |||
| внутренний диаметр | 45…165 | 110…320 | |
| максимальный наружный диаметр | 240 | 440 | |
| длина | 38…180 | 74…270 | |
| Количество рабочих позиций | 1 | 1 | |
| Рабочее положение статора | горизонтальное | горизонтальное | |
| Напряжение питания, В | 380 х 50 Гц | ||
| Мощность, кВт | 1,5 | 1,5 | |
| Габаритные размеры, мм | 1220х1215х1315 | 1520х1220х1420 | |
| Масса, кг | 1000 | 1400 | |
