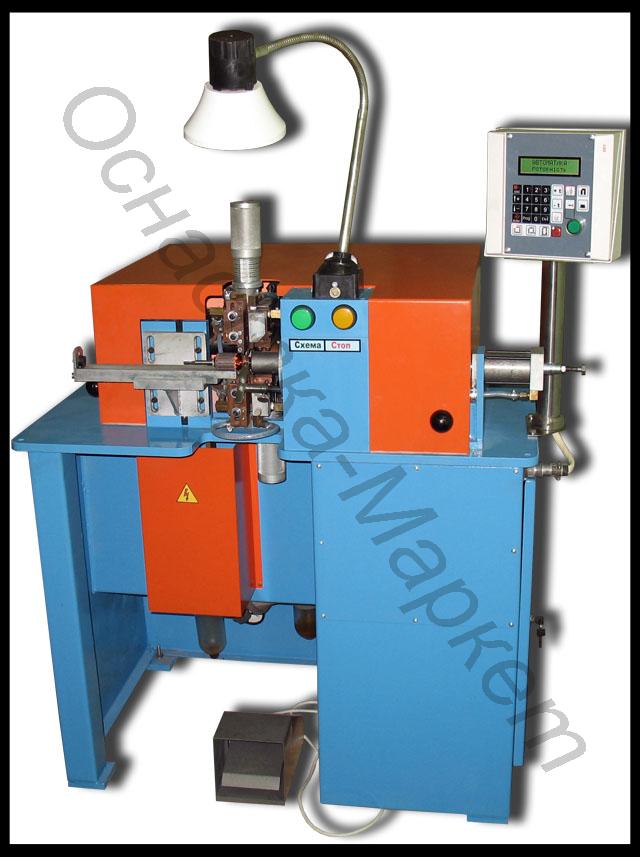

Установка для приварки концов обмоток якоря ВПП-1
 |
 |
Общие сведения
Установка ВПП-1 предназначена для механизации процесса приварки выводных концов обмоток якоря к пластинам цилиндрического коллектора всех типов коллекторных электродвигателей с диаметром коллектора 10…60мм; диаметром выводных концов обмоток якоря 0,14…0,8мм, числом коллекторных пластин 8…48, диаметром вала якоря со стороны коллектора 3…14мм, длиной коллектора не менее 10мм. Замена оснастки (цанги и делительного диска) позволяет использовать установку для коллекторных электродвигателей различного типа.
Конструкция и принцип действия

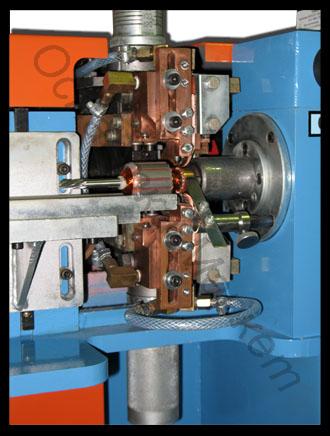

Основные узлы станка: станина, электросварочный аппарат, распределительный вал, две пары рычагов, привод распределительного вала, два пневматических цилиндра. Приварка проводов происходит при помощи двух пар рычагов, которые перемещают электроды в вертикальном направлении посредством кулачков, расположенных на распределительном валу. Поворот якоря осуществляется при помощи распределительного вала.
Условия эксплуатации
Температура окружающей среды от +100 до +400 С; воздушная среда – невзрывоопасная; климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69
Технические данные
| Машинное время сварки двух диаметрально противоположно расположенных пластин, с | 1 |
| Сила нажатия сварочных электродов, кН | 0,2…1,2 |
| Номинальное давление воздуха, мПа | 0,5 |
| Давление воды для охлаждения электродов, мПа | 0,2…0,4 |
| Потребление холодной воды для охлаждения, м3/с | 0,33х10-4 |
| Потребляемая мощность, кВт | 9 |
| Масса, кг | 500 |
