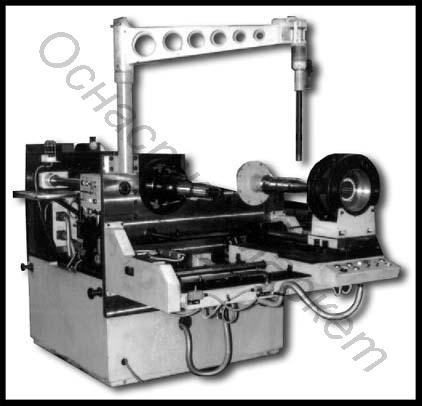

Станки для втягивания обмоток статора ВС-3А, ВС-45А
Общие сведения
Станки ВС-3А, ВС-45А предназначены для втягивания обмоток в пазы статоров электродвигателей и заклинивания их пазовыми крышками-клиньями.
Станки работают в комплекте с намоточными станками.
Станки являются основными унифицированными моделями типоразмерного ряда станков для втягивания обмоток и осуществляют осадку винтов с межслойными прокладками.
Для изготовления крышек-клиньев применяются рулонные пленочные изоляционные материалы.
Конструкция и принцип действия
Основные узлы станков: станина, гидропривод, устройство изготовления клиньев, электрооборудование, оснастка.
Оснастка к станкам состоит из статорной головки, механизма передачи статоров и отжимной оправки.
После установки статора в статорную головку проводится в движение каретку оправки. Толкатели клиньев выталкивают клинья межслойных прокладок из кассеты в направляющие. С помощью толкателей мотки катушки втягиваются в пазы статора.
Одновременно происходит заклинивание обмотки. Затем толкатели возвращаются в исходное положение и статор снимается с оправки.
Условия эксплуатации
Температура окружающей среды от +150 до +300С; воздушная среда - невзрывоопасная, климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69.
Технические данные
| ВС-3А | ВС-45А | |
| Максимальное усилие втягивания, Н | 60000 | 80000 |
| Максимальное усилие формования, Н | 10000 | 18000 |
| Максимальный ход толкателя обмотки, мм | 500…600 | 600…700 |
| Потребляемая мощность, кВт | 4 | 7,2 |
| Габаритные размеры, мм | 3200х1500х2180 | 3900х1500х2200 |
| Масса, кг | 2500 | 4400 |
Обрабатываемые изделия
| Внутренний диаметр статора, мм | 95…160 | 120…345 |
| Длина сердечника статора, мм | 100…180 | 100…320 |
| Максимальный диаметр провода по меди, мм | 1,1 | 1,5 |
