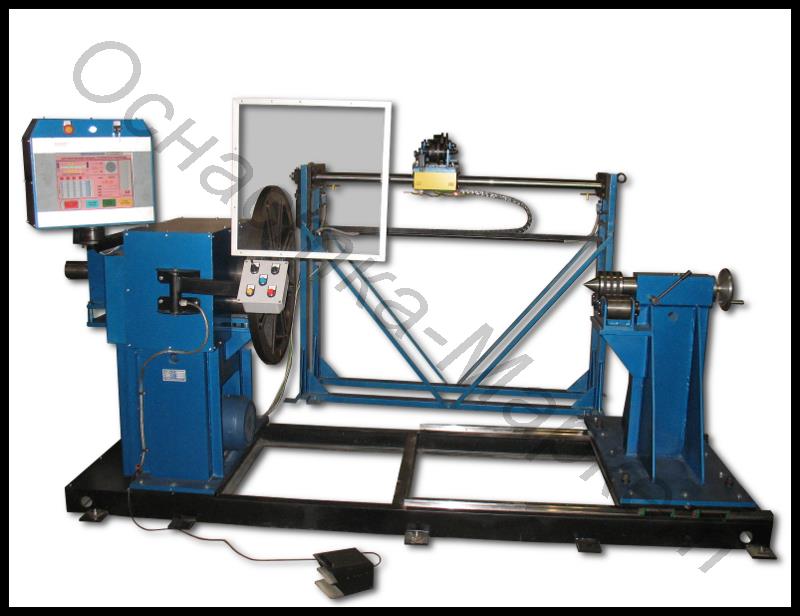

Станок НК-АР1200-1400



Общие сведения

Станок НК-АР1200-1400 предназначен для намотки крупногабаритных катушек изолированными проводами с автоматической раскладкой витков.

Конструкция и принцип действия

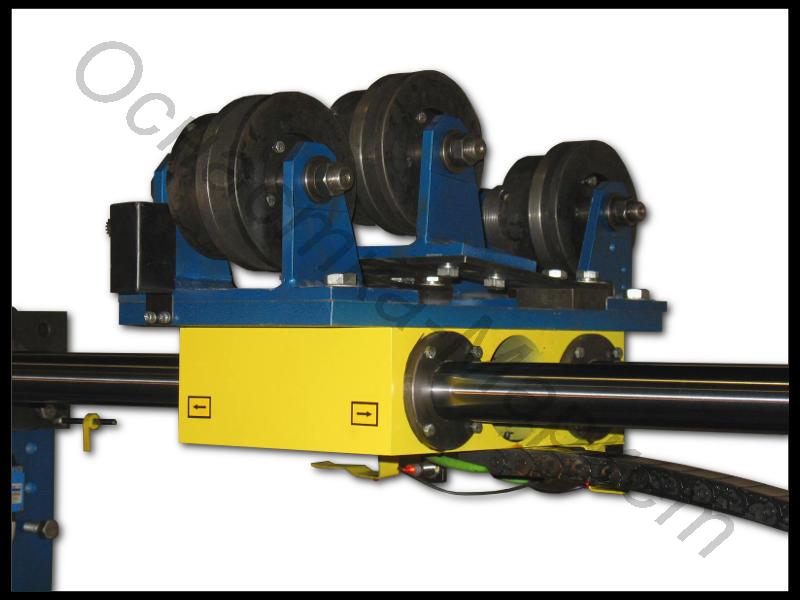

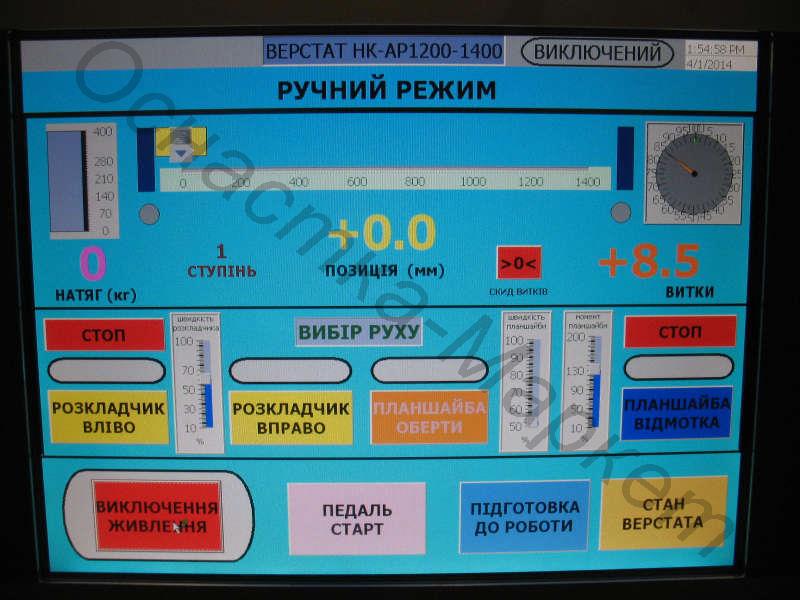

Станок состоит из станины, передней и задней бабки (усиленных роликами), раскладчика (с применением высокоточного сервопривода с прецизионной конической и шариковинтовой передачами), электронного редуктора, планшайбы, блока управления (на базе промышленного логического контроллера VIPA и панельного компьютера с сенсорным экраном), которые позволяют тестировать оборудование, вводить, вычислять и запоминать программу пользователя, электрооборудования. Станок, в комплекте со специальной оснасткой, может применяться как для прецизионного наматывания катушек круглым или прямоугольным проводом, так и других материалов.

Вес готовой катушки – до 4-х тонн.

В станке применен высокоэкономичный программированный привод планшайбы с широким диапазоном моментов, что позволило упростить механическую конструкцию главной передачи, повышая ее надежность и обеспечивая оптимальный режим намотки.

Станок выполняет как рядовую, так и спиральную намотку в автоматическом или ручном режиме. Рядовая намотка происходит при заданном постоянном ограничивающем моменте, а спиральная – выполняется с нарастающим моментом для получения стабильного натяжения при постепенном увеличении диаметра намотки. Исполнительный привод станка состоит из двигателя, редуктора и векторного преобразователя LENZE, работающего по заданному вычисляемому блоком управления моменту. Позиционер LENZE вместе с серводвигателем LENZE позволяет раскладке работать по заданной позиции или с заданной скоростью, обеспечивая очень точное перемещение раскладчика.

Основные технические характеристики

Наибольший крутящий момент, Н.м
     1 ступень 2200
     2 ступень 850
Частота вращения шпинделя, об/мин.
     1 ступень 0…23
     2 ступень 0…60
Диапазон установки ограничительного момента в пределах одной ступени % 10…200
Наибольшее количество витков (слоев) 9999,9
Максимальная диагональ (диаметр) наматываемой катушки, мм 1200
Максимальное количество одновременно наматываемых проводов 6
Суммарное максимальное сечение при максимальной диагонали (диаметре) наматываемой катушки (1200 мм) мм2 6 х 2,0…40,0 или шинка 320,0
Суммарное максимальное сечение при максимальной диагонали (диаметре) наматываемой катушки (600 мм) мм2 6 х 70,0 или шинка 640,0
Максимальная длина катушки (шаблона), мм 1400
Шаг раскладки (или шаг слоя)
     1 ступень 10…50
     2 ступень 2…15
Дискретность задания шага раскладки, мм
     1 ступень 1
     2 ступень 0,2
Тип трансмиссий Редуктор, ШВП
Максимальная потребляемая мощность, кВт 7,5
Напряжение питания, В 3 х 380
Масса, кг 1400
Габариты, мм 3300 х 1600 х 1750

Для осуществления качественной намотки станок должен эксплуатироваться вместе с соответствующими шаблонами, смоточными и натяжными устройствами, номенклатура которых согласовывается с Заказчиком при оформлении договора на поставку.

Со станком рекомендуется применять устройства согласно таблице:


Наименование
Обозначение
Применяемость
1. Устройство смоточно-натяжное
93.099.00.000
для проводов круглого сечения, поставляемых в катушках
2. Устройство натяжное Т2П31А
93.188.00.000
для изолированного провода прямоугольного и круглого сечения при намотке в один провод
3. Устройство смоточное С2В41А
93.142.00.000
для проводов прямоугольного и круглого сечения, поставляемых на барабанах
4. Устройство натяжное Т1П32А
93.172.00.000
для изолированных проводов прямоугольного сечения при намотке в 2-6 параллельных проводов
5. Шаблоны намоточные раздвижные ШНР-85/210 ШНР-150/250, ШНР-250/380
ШНР
намотка катушек трансформаторов
