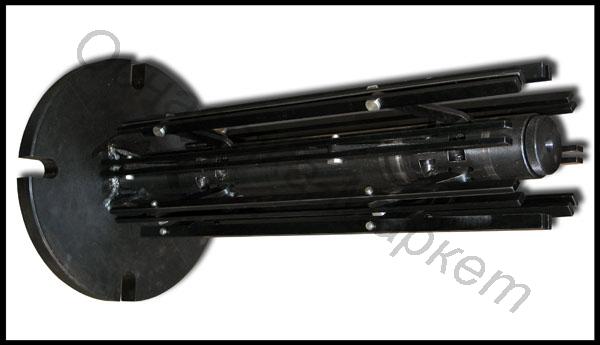

Шаблоны намоточные раздвижные

ШНР-150/250, ШНР-250/380

ШНР-85/150

Назначение

Шаблоны намоточные раздвижные предназначены для намотки катушек трансформаторов.

Шаблоны применяются с намоточными станками мод. НК3-2АМ и НК3-2АМ1.

Принцип работы

Шаблон крепится к планшайбе намоточного станка болтами и поддерживается центром задней бабки.

Наладка внутреннего диаметра катушки на шаблонах ШНР-150/250 и ШНР-250/380 производится путем вращения винтов, а на шаблоне ШНР-85/150 - путем вращения вала с дисками,которые действуют на рычаги.

Регулирование диаметра шаблона при снятии катушки производится путем вращения штока. При необходимости возможно регулирование конусности и радиального биения шаблона.

Параметры обрабатываемого изделия

Технические характеристики ШНР-85/150 ШНР-150/250 ШНР-250/380
Диаметр наматываемого провода, мм 0,5..3 0,5..8 0,5..8
Размеры прямоугольного провода, мм
      ширина 2..4 2..8 2..8
      толщина 0,5..2 0,5..5 0,5..5
Min внутренний диаметр катушки, мм 85 150 250
Max внутренний диаметр катушки, мм 150 250 380
Длина наматываемой катушки, мм 500 800 800
